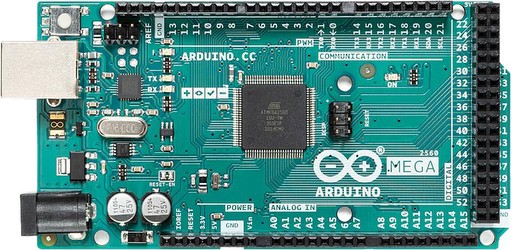

Arduino Mega 2560 Rev3

ARDUINO MEGA 2560 Arduino Mega 2560 ist eine auf dem ATMega2560 basierende Mikrocontroller-Platine. Sie hat 54 digitale I/O-Pins (von denen 14 als PWM-Ausgänge verwendet werden können), 16 analoge Eingänge, 4 UARTs (serielle Hardware-Schnittstellen), einen 16-MHz-Kristalloszillator, eine USB-Schnittstelle, einen Stromanschluss, einen ICSP-Header und einen Rückstellknopf. Sie enthält alles, was Sie zur Unterstützung des Mikrocontrollers benötigen. Schließen sie die Platine einfach per USB an einen Computer an oder betreiben Sie sie mit einem Gleichstrom-/Wechselstromadapter oder einer Batterie, um zu starten. Arduino Mega ist kompatibel mit den meisten Shields, die für Arduino Duo, Duemilanove oder Diecimila entwickelt wurden. Weitere Leistungsmerkmale der R3-Version sind: . ATmega16U2 anstelle des 8U2 USB-to-Serial-Konverters . Ein stärkerer RESET-Schaltkreis . 1.0 pinout: hinzugefügte SDA und SCL-Pins für die TWI-Kommunikation nahe am AREF-Pin und zwei weitere neue Pins nahe am RESET-Pin, der IOREF-Pin, der es den Shields ermöglicht, sich an die Spannung anzupassen, mit der sie vom Board versorgt werden, und der zweite, der kein verbundener Pin ist, sondern für zukünftige Zwecke reserviert ist. Technische Daten: . Microcontroller: ATMega2560 . Betriebsspannung: 5 V . Eingangsspannung (empfohlen): 7-12 V . Eingangsspannung (maximal): 6-20 V . digitale I/O-Pins: 54 (14 für PWM-Output nutzbar) . analoge Eingangs-Pins: 16 . Gleichstrom je I/O-Pin: 40 mA . Gleichstrom am 3,3-V-Pin: 50 mA . Flash-Speicher: 256 KB von denen 8 KB vom Bootloader genutzt werden . SRAM: 8 KB . EEPROM: 4 KB . Taktung: 16 MHz Software finden Sie unter: https://www.arduino.cc/en/Main/Software

Arduino Mega 2560 Rev3 - Das Original , Computer, Tablets & Netzwerk > Desktops & All-in-One-PCs > PC Desktops & All-in-Ones

Arduino® Mega 2560 ist eine auf dem ATmega2560 basierende Mikrocontroller-Platine. Sie hat 52 digitale I/O-Pins (von denen 14 als PWM-Ausgänge verwendet werden können), 16 analoge Eingänge, 4 UARTs (serielle Hardware-Schnittstellen), einen 16 MHz Kristalloszillator, eine USB-Schnittstelle, einen Stromanschluss, einen ICSP-Header und einen Rückstellknopf. Sie enthält alles, was Sie zur Unterstützung des Mikrocontrollers benötigen. Schließen sie die Platine einfach per USB an einen Computer an oder betreiben Sie sie mit einem Gleichstrom-/Wechselstromadapter oder einer Batterie, um zu starten. Mega ist kompatibel mit den meisten Shields, die für Arduino Duo, Duemilanove oder Diecimila entwickelt wurden. Weitere Leistungsmerkmale der R3-Version sind: · ATmega16U2 anstelle des 8U2 USB-to-Serial-Konverters · 1.0 pinout hinzugefügte SDA und SCL-Pins für die TWI-Kommunikation · Ein stärkerer RESET-Schaltkreis

Es enthält alles, was Sie zum Betrieb des Mikrocontrollers benötigen. Schließen Sie es einfach mit einem USB-Kabel am Computer an oder speisen Sie es mit einem AC/DC-Adapter oder einer Batterie, um loszulegen. Das Mega 2560 Board ist kompatibel mit den meisten Shields, die für den Uno und die früheren Boards Duemilanove oder Diecimila entwickelt wurden. Betriebsspannung 5 V Eingangsspannung 7 V - 12 V Digitaler E/A 54 Analoge Eingangs-Pins 16 Gleichstrom pro I/O-Pin 20 mA Gleichstrom für 3,3-V-Pin 50 mA Flash-Speicher 256 KB davon 8 KB vom Bootloader genutzt SRAM 8 KB EEPROM 4 KB Taktfrequenz 16MHz LED_Builtin 13 Länge 101.52 mm Breite 53.3 mm Gewicht 37 g Weitere Informationen finden Sie in der Getting Started Guide von Arduino.

Arduino® Mega 2560 ist eine auf dem ATmega2560 basierende Mikrocontroller-Platine. Sie hat 52 digitale I/O-Pins (von denen 14 als PWM-Ausgänge verwendet werden können), 16 analoge Eingänge, 4 UARTs (serielle Hardware-Schnittstellen), einen 16 MHz Kristalloszillator, eine USB-Schnittstelle, einen Stromanschluss, einen ICSP-Header und einen Rückstellknopf. Sie enthält alles, was Sie zur Unterstützung des Mikrocontrollers benötigen. Schließen sie die Platine einfach per USB an einen Computer an oder betreiben Sie sie mit einem Gleichstrom-/Wechselstromadapter oder einer Batterie, um zu starten. Mega ist kompatibel mit den meisten Shields, die für Arduino Duo, Duemilanove oder Diecimila entwickelt wurden. Weitere Leistungsmerkmale der R3-Version sind: · ATmega16U2 anstelle des 8U2 USB-to-Serial-Konverters · 1.0 pinout hinzugefügte SDA und SCL-Pins für die TWI-Kommunikation · Ein stärkerer RESET-Schaltkreis

Arduino Mega 2560: Leistungsfähiges Mikrocontroller-Board Das Arduino Mega 2560 ist ein Mikrocontroller-Board, basierend auf dem ATmega2560. Es verfügt über 54 digitale Ein-/Ausgangspins (von denen 15 als PWM-Ausgänge genutzt werden können), 16 analoge Eingänge, 4 UARTs (Hardware-Serial-Ports), einen 16 MHz Kristalloszillator, eine USB-Verbindung, eine Strombuchse, einen ICSP-Header und einen Reset-Knopf. Das Board ist kompatibel mit den meisten Shields, die für den Uno und die früheren Boards Duemilanove oder Diecimila entwickelt wurden. Es enthält alles, was benötigt wird, um den Mikrocontroller zu unterstützen; einfach mit einem USB-Kabel an einen Computer anschließen oder mit einem AC-DC-Adapter oder Batterie betreiben. Merkmale im Überblick 54 digitale Ein-/Ausgangspins und 16 analoge Eingänge.4 UARTs für Hardware-Serial-Ports.Kompatibel mit den meisten Shields für Uno und ältere Boards.Technische Daten Microcontroller: ATmega2560Betriebsspannung: 5VEmpfohlene Eingangsspannung: 7-12VMaximale Eingangsspannung: 6-20VDigital I/O Pins: 54 (davon 15 mit PWM-Ausgang)Analoge Eingangspins: 16DC-Strom pro I/O-Pin: 20 mADC-Strom für 3.3V Pin: 50 mAFlash-Speicher: 256 KB (davon 8 KB durch Bootloader verwendet)SRAM: 8 KBEEPROM: 4 KBTaktfrequenz: 16 MHzLänge: 101.52 mmBreite: 53.3 mmGewicht: 37 gLieferumfang 1x Arduino Mega 2560 BoardZum BerryBase Blog - Verwenden Sie das Board nur in einer gut belüfteten Umgebung, um Überhitzung zu vermeiden. - Vermeiden Sie direkten Kontakt mit Wasser oder anderen Flüssigkeiten, da dies Kurzschlüsse verursachen kann. - Stellen Sie sicher, dass die Spannungszufuhr den Spezifikationen des Boards entspricht, um Schäden zu verhindern. - Halten Sie das Board fern von statischen Entladungen, z. B. durch Verwendung einer antistatischen Unterlage. - Manipulieren Sie keine Bauteile während des Betriebs, um Verletzungen oder elektrische Schäden zu vermeiden. - e Boards oder Komponenten dürfen nicht in den Hausmüll gelangen. - Recyclen Sie das Produkt gemäß den örtlichen Gesetzen für Elektro- und Elektronikschrott. - Entfernen Sie vor der Entsorgung alle Batterien oder angeschlossenen Speicherbausteine. - Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf, um Verletzungen oder Schäden zu verhindern. Das Arduino Mega 2560 ist eine Mikrocontrollerplatine, die auf dem Atmega2560 basiert. Es verfügt über 54 digitale Eingangs-/Ausgangspins (von denen 14 als PWM-Ausgänge verwendet werden können), 16 analoge Eingänge, 4 UARTs (Hardware-Seriell-Ports), einen 16-MHz-Quarzoszillator, einen USB-Anschluss, eine Strombuchse, einen ICSP-Header und eine Reset-Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird. Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC-DC-Adapter oder einer Batterie, um loszulegen. Das Mega ist mit den meisten Shields kompatibel, die für Arduino Uno, Duemilanove oder Diecimila entwickelt wurden. Das Mega 2560 ist ein Update des Arduino Mega, das es ersetzt. Zusätzliche Funktionen der R3-Version sind: - Atmega16U2 statt 8U2 als USB-Seriell-Konverter - 1.0-Pinbelegung: SDA- und SCL-Pins für TWI-Kommunikation hinzugefügt, die in der Nähe des Aref-Pins platziert sind, und zwei weitere neue Pins, die in der Nähe des Reset-Pins platziert sind. Der Ioref ermöglicht den Shields, sich an die von der Platine bereitgestellte Spannung anzupassen, und der zweite ist ein nicht verbundener Pin, der für zukünftige Zwecke reserviert ist. - Stärkere Reset-Schaltung. Grundlegende Produktinformationen: -- Primärfarben: Grün -- Zusätzliche Farben: Schwarz -- Tiefeneinheit: 53,3 mm -- Breiteneinheit: 101,52 mm -- Gewichtseinheit: 37 g -- Material: Epoxid - Technische Daten: -- Betriebsspannung: 5 V -- Analoge Eingangspins: 16 -- Eingebaute LEDs: 13 -- Taktfrequenz: 16 MHz -- Gleichstrom für 3,3-Volt-Pins: 50 mA -- Gleichstrom pro E/A-Pins: 20 mA -- EEPROM: 4 KB -- Flash-Speicher: 256 KB -- Vom Bootloader verwendeter Flash-Speic

Arduino Mega 2560: Leistungsfähiges Mikrocontroller-Board Das Arduino Mega 2560 ist ein Mikrocontroller-Board, basierend auf dem ATmega2560. Es verfügt über 54 digitale Ein-/Ausgangspins (von denen 15 als PWM-Ausgänge genutzt werden können), 16 analoge Eingänge, 4 UARTs (Hardware-Serial-Ports), einen 16 MHz Kristalloszillator, eine USB-Verbindung, eine Strombuchse, einen ICSP-Header und einen Reset-Knopf. Das Board ist kompatibel mit den meisten Shields, die für den Uno und die früheren Boards Duemilanove oder Diecimila entwickelt wurden. Es enthält alles, was benötigt wird, um den Mikrocontroller zu unterstützen; einfach mit einem USB-Kabel an einen Computer anschließen oder mit einem AC-DC-Adapter oder Batterie betreiben. Merkmale im Überblick 54 digitale Ein-/Ausgangspins und 16 analoge Eingänge. 4 UARTs für

Arduino Mega 2560 Rev3 [PC] Bitte lesen Sie die Produktbeschreibung unten für die vollständige Beschreibung

Arduino Mega 2560 Rev3 mit ATmega2560, 54 GPIOs, 4 UARTs, 5V, 16MHz, A000067, Business & Industrie > Elektronik & Messtechnik > Elektronische Komponenten & Halbleiter > Halbleiter & Aktive Elemente > Platinen & Entwicklungskits

Der Arduino Mega 2560 ist ein auf dem ATmega2560 basierendes Mikrocontroller-Board mit 16 MHz Taktfrequenz. Es verfügt über 54 digitale Ein- und Ausgänge, 16 analoge Eingänge, vier serielle Schnittstellen und einen USB-Anschluss. Die notwendigen Komponenten für Programmierung und Betrieb des Mikrocontrollers sind auf dem Board vorhanden. Verbinden Sie das Board einfach mit Ihrem PC und entwickeln Sie spannende Anwendungen. Die Stromversorgung kann via USB, ein externes Netzteil oder über Batterien erfolgen. Arduino ist eine Open-Source Physical-Computing-Plattform, die auf einfach zu bedienender Hard- und Software basiert. Ziel dieser Plattform ist es, Künstlern, Designern, Bastlern und anderen Interessierten die Erstellung interaktiver Objekte zu ermöglichen. Dabei werden Sensoren und Mikrocontroller verwendet, um analoge Eingaben den Software-Anwendungen verfügbar zu machen und/oder elektromechanische Geräte, wie Motoren, Servos, Leuchtdioden oder andere Hardware zu steuern.
