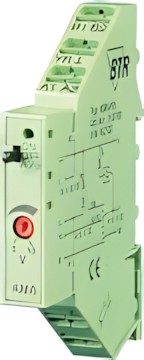

BTR KMA-F8 Analogwertgeber 110730

METZ CONNECT Analogwertgeber KMA-F8 110730 – 24 V AC/DC, 0–10 V DC, FederkraftklemmeDer METZ CONNECT Analogwertgeber KMA-F8 110730 bringt manuelle Präzision und Flexibilität in Ihre Gebäudeautomation. Verlässlich und vielseitig einsetzbar, ermöglicht dieses Schnittstellenmodul eine exakte analoge Werteinstellung, etwa für Mischklappen, Ventilstellungen oder Temperaturregelungen. Mit intuitiver Bedienung und durchdachter Technik ist es ideal für anspruchsvolle Automatisierungslösungen. Flexibel einsetzbar: Die manuelle Stellgrößenvorgabe ist ideal für Regel- und Steuersysteme in HLK-Anlagen, Smart Building und Industriesteuerungen. Drei Betriebsarten: Umschaltung über einen frontseitigen Dreifach-Schalter (ON / OFF / AUTO) für maximale Steuerfreiheit – wahlweise manuell, automatisch oder ausgeschaltet. Klares Bedienkonzept: Stellgröße bequem am Potentiometer einstellen. Die Helligkeit der eingebauten LED visualisiert den eingestellten Wert auf einen Blick. Saubere Signalübertragung: Ausgangssignal von 0 bis 10 V DC ist universell kompatibel für viele Steuerungs- und Regelsysteme. Moderne Anschlusstechnik: Federkraftklemmen (Push-In) sorgen für schnellen, sicheren und werkzeuglosen Anschluss. Robustes Design: Kompaktes Gehäuse, montagefreundliche Maße – ideal für Schaltschrank und Verteilereinbau.Mit dem Analogwertgeber KMA-F8 steuern Sie wichtige Parameter Ihrer Automationsprozesse einfach und direkt. Die klar strukturierte Bedienebene und die Rückmeldung der Schalterstellung über Steuerkontaktklemmen (B1, B2) erhöhen Transparenz und Kontrolle im Systembetrieb. Dadurch ist das Gerät die perfekte Brücke zwischen manueller und automatisierter Regelung.Ob in modernen Gebäuden, in der Industrie oder bei der Nachrüstung bestehender Anlagen – der METZ CONNECT 110730 überzeugt durch Effizienz und einfache Integration. Techniker, Gebäudeautomatisierer und Anlagenbauer profitieren von der klaren Funktionalität und dauerhaften Zuverlässigkeit. Besonders praktisch: Die LED-Anzeige passt ihre Helligkeit proportional zum eingestellten Wert an, so behalten Sie alles im Blick.Vertrauen Sie auf hochwertige deutsche Technik von METZ CONNECT und optimieren Sie Ihre Steuerungsaufgaben – mit dem Analogwertgeber 110730 von smartgoods.de.Technische Daten – Übersicht Produkttyp: Analogwertgeber / Schnittstellenmodul Betriebsspannung: 24 V AC/DC Stromaufnahme: 19 mA (DC), 30 mA (AC) Ausgangssignal: 0 – 10 V DC (stufenlos einstellbar) Klemmen: Federkraftklemmen (Push-In) Betriebsarten: ON, OFF, AUTO (Frontschalter) Rückmeldekontakte: B1 und B2 (extern abgreifbar) Handbedienebene: Frontseitiges Potentiometer Anzeige: LED, Helligkeit proportional zur Stellgröße Abmessungen: Kompaktes Modul für DIN-Schiene/Montage Kompatibilität: Universell für zahlreiche Regel- und Steuerungen von 0–10 V Farbe: Neutrales Industrie-GrauJetzt Analogwertgeber 110730 KMA-F8 bestellen und Ihre Automatisierung auf das nächste Level bringen!

BTR Netcom Analogwertgeber KMA-F8 Federkraftklemme

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf...

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten.Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Der Metz Analogwertgeber KMA-F8 Positionssensor analog Ausgangssignal 110730 ist eine kompakte Lösung für die manuelle Vorgabe von Stellgrößen in der Gebäude- und Anlagentechnik. Das Modul eignet sich für Mischklappen, Ventilstellungen und Temperaturvorgaben. Über den frontseitigen Schalter mit ON, OFF und AUTO lässt sich der Betriebszustand klar wählen, während das analoge Ausgangssignal von 0 bis 10 V

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw.. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.. . Anschluss mit Federkraftklemmen (Push-In). Sollwertgeber. Handbedienebene mit Rückmeldung. LED-Helligkeit proportional zur Stellgröße

Eigenschaften • Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden.\n• Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet.\n• Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden.\n• Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung.\n• Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.\nAnschluss mit Federkraftklemmen (Push-In), Sollwertgeber, Handbedienebene mit Rückmeldung, LED-Helligkeit proportional zur Stellgröße.

Metz Connect Analogwertgeber 110730 Hersteller: Metz Connect Bezeichnung: Analogwertgeber KMA-F8 Typ: 110730 Bidirektional: nein Galvanische Trennung: ohne Nennstromaufnahme: 19 mA Der Analogwertgeber wird für die manuelle Stellgrösseneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgrösse kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgrösse wird ohne Veränderung über die Klemme YR an den Stellgrössenausgang Y durchgeschaltet. Anschluss mit Federkraftklemmen (Push-In), Sollwertgeber, Handbedienebene mit Rückmeldung, LED-Helligkeit proportional zur Stellgrösse.

manuelle Stellgrößeneinstellung z. B. für Mischklappen, Ventilstellungen, Temperaturwerte Modul kann durch zwei Betriebsarten gesteuert werden Anschluss mit Federkraftklemmen Handbedienebene mit Rückmeldung

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet. Anschluss mit Federkraftklemmen (Push-In) Sollwertgeber Handbedienebene mit Rückmeldung LED-Helligkeit proportional zur Stellgröße

Metz Connect KMA-F8, 110730

Der analoge Geber wird als Geber zur manuellen Stellgrößendefinition verwendet, z. B. G. Mischventile, Ventilstellungen, Temperaturwerte, usw. Das Modul kann in drei Modi betrieben werden, die über integrierte Dreistufenschalter (on, off, auto) umgeschaltet werden können. Die Schaltstellung wird über die externen Steuerkontaktklemmen b1 und b2 signalisiert. Die Regelgröße kann an dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme y zur Verfügung.
