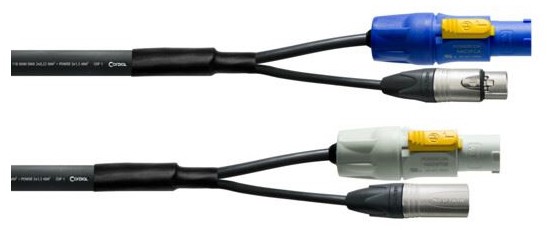

Cordial CPH 10 DMX 1 PWR 1

LICHTKABEL Hybrides 3 Punkte

Cordial PEAK CPH 10 DMX 1 PWR 1 - 10,0 m CDP 1, NEUTRIK XLR male 3-polig silber + Powercon® / NEUTRIK XLR female 3-polig silber + Powercon® Strom- und DMX-Hybridkabel mit 3-pol XLR Stecker (Daisy Chain) Das Kombi-Kabel CPH DMX 1 PWR 1 bietet eine praktische Lösung für den Bühneneinsatz, indem es sowohl eine Netzleitung als auch ein DMX-Kabel in einem vereint Dank seines 3x 150 mm²: Leiterquerschnitts und der stabilen, dreipoligen NEUTRIK® powerCON® NAC3FXXA-W-S NAC3FXXB-W-S Stecker mit Verriegelung kann das Kabel eine Strombelastbarkeit von bis zu 250 V AC / 16A für die Netzleitung bewältigen Das verwendete DMX-Kabel meistert die Übertragung von digitalen Signalen im 110 &#8486: AES/EBU und DMX Format souverän, selbst über längere Distanzen PowerCON Achtung: Nur zur Verwendung bis max 250V AC 16A powerCON® Stecker NICHT unter Last und Spannung stecken Ausnahme: In Verbindung mit Einbauversionen der powerCON® XX Serie Achtung: DMX-Logik! Im Gegensatz zum Audiobereich befindet sich der XLR female am gesteuerten Gerät (zB MovingHead) und der XLR male am steuernden Gerät (Lichtpult) Die powerCON®-Stecker sind deswegen stromführend vom Lichtpult zum gesteuerten Gerät ausgelegt Features: Spliss 30 cm Power Leiterquerschnitt 3 x 150mm²: Zertifiziertes Qualitätsprodukt nach VDE-Richtlinie Transparente Schrumpfschläuche zur Kabelmarkierung Belastbar bis 250 V AC / 16A Power Qualitätsstecker nach Norm IEC EN 60320-1 / UL 60320-1 / CSA C222 No 60320-1 zertifiziert XLR Qualitätsstecker nach Norm UL 94 V-0, IEC 61076-2-103, IEC 68-2-20 Anwendung: Hybridkabel - DMX Stromkabel (Power Daisy Chain) Technische Eigenschaften: Meterware: CDP 1 Gesamtmantel: PVC Belegung: CPH-DMX1 PWR1 Steckermarke: NEUTRIK ® Stecker: 1x powerCON® NAC3FXXA-W-S: 1x NC3MXX: 1x powerCON® NAC3FXXB-W-S: 1x NC3FXX Leiterquerschnitt (mm²:): 022 mm²: / 150 mm²: AWG: AWG 24 / AWG 16 Leiteraufbau: 7 x 020mm / 30 x 0245 mm Material: Kupfer verzinnt / CU blank Gesamtmantel: PVC Kapazität Leiter-Schirm (pF/m): 80 ±: 5 pF/m (022 mm²:) Schirmung DMX: AL/PET Folie, Kupfergeflecht verzinnt (85% nom Bedeckung) + verzinnter Cu-Beilauffaden Kategorie: Hybrid Durchmesser Gesamtmantel: 155mm +/- 04mm Kapazität Leiter-Leiter (pF/m): 40 pF/m (022mm²:) Leiterwiderstand (Ohm/km): 85 Ohm/km (022mm²:) Wellenwiderstand: 110 Ohm (022mm²:) Gewicht Meterware: 266 g/m Nennspannung Power (V/AC): 250V AC Nennstrom Power (A): 16A Schutzart: kA

Das Kombinationskabel CPH DMX 1 PWR 1 Kabel beinhaltet eine Netzleitung und ein DMX-Kabel in einer Hybrid-Lösung. Der männliche Stecker befindet sich lt. DMX Logik am Empfänger und der weibliche Stecker am Sender (entgegengesetzt zu der Herangehensweise bei XLR im Audiobereich). Eine optimale Stromversorgung während der Verwendung des Hybrids auf der Bühne oder im Studio wird durch ein 3x 15 mm2 Netzkabel und eine symmetrische AES/EBU-Leitung gewährleistet. Der Spliss des Kabels beträgt 30 cm.

Cordial CPH 10 DMX 1 PWR 1, DMX - Strom Kombikabel, XLR F 3pol. / Power Twist Blau A in, XLR M 3pol. / Power Twist Grau B out, Cordial CDP1 Meterware, Kombinationsleitung mit 3x 1,5mm² Netzzuleitung und einer symmetrischen NF-Leitung, 2 x 0,22mm, 15.1 ± 0.6 mm mm Durchmesser, schwarz, Länge 10 Meter
