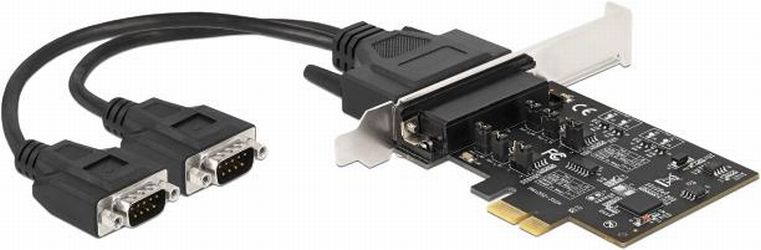

Delock PCI Express x1 Karte zu 2 x Seriell RS-422/485 (90048)

Die PCI Express Karte von Delock erweitert den PC um zwei externe Serielle RS-422/485 Ports. Es können Geräte, wie z. B. Scanner, Protokoll-Konverter, POS-Systeme, Infrarot -, IoT - Geräte etc. und unterschiedliche Modi verwendet werden. Die PCIe Karte unterstützt an beiden Anschlüssen den 2- und 4-Draht Betrieb sowohl für RS-422 als auch für RS-485 Geräte. Zudem lassen sich optional die integrierten Abschlusswiderstände aktivieren und damit unerwünschte Signalstörungen vermeiden. RS-422 oder RS-485 Einstellung Die Einstellungen erfolgen mit den Jumpern auf der PCIe Karte und bieten die Modi Auto Detect, RS-422 und RS-485 4-Draht vollduplex und den RS-485 2-Draht halbduplex Betrieb. Low Profile Formfaktor Mit Hilfe der im Lieferumfang enthaltenen Low Profile Blende kann die PCI Express Karte auch in einen Mini-PC eingebaut werden. Spezifikation . Anschlüsse: extern: 1 x DB44 Buchse Anschlusskabel: DB44 Stecker > 2 x Seriell RS-422/485 DB9 Stecker intern: 1 x PCI Express x1, V2.0 . Chipsatz: MaxLinear XR17V352, SP3078E . Datentransferrate bis zu 1 Mbps . FIFO: 256 Byte . Kompatibel mit 16C550 UART . Datenbit: 5, 6, 7, 8 . Stopbit: 1, 1,5, 2 . Paritätsbit: gerade, ungerade, keine, markiert, leer . Flusskontrolle: XON / XOFF, RTS / DTR, CTS / DSR . RS-485 automatische halbduplex Datenflusskontrolle . Schutz vor offenen, kurzgeschlossenen oder terminierten Eingängen . Status LEDs: TX, RX . ±15 kV ESD Absicherung auf allen Signal Pins (HBM) . ±15 kV IEC 61000-4-2 Air Gap Discharge . ±8 kV IEC 61000-4-2 Contact Discharge . I/O Adressen und IRQ werden durch das BIOS zugewiesen . Optionaler Abschlusswiderstand 120 Ohm Systemvoraussetzungen . Linux Kernel 2.6 oder höher . Windows 8.1/8.1-64/10/10-64 . PC mit einem freien PCI Express Steckplatz Packungsinhalt . PCI Express Karte . 1 serielles Anschlusskabel . Low Profile Blende . 4 x Jumper . Treiber CD . Bedienungsanleitung Verpackung . Box

Die PCI Express Karte von Delock erweitert den PC um zwei externe Serielle RS-422/485 Ports. Es können Geräte, wie z. B. Scanner, Protokoll-Konverter, POS-Systeme, Infrarot -, IoT - Geräte etc. und unterschiedliche Modi verwendet werden. Auf einen BlickAnschlüsseextern: 1 x DB44 Buchse, Anschlusskabel: DB44 Stecker > 2 x Seriell RS-422/485 DB9 Stecker, intern: 1 x PCI Express x1, V2.0ChipsatzMaxLinear XR17V352, SP3078EFIFO256 ByteDatenbit5, 6, 7, 8Stopbit1, 1,5, 2Paritätsbitgerade, ungerade, keine, markiert, leerProduktbeschreibung Die PCIe Karte unterstützt an beiden Anschlüssen den 2- und 4-Draht Betrieb sowohl für RS-422 als auch für RS-485 Geräte. Zudem lassen sich optional die integrierten Abschlusswiderstände aktivieren und damit unerwünschte Signalstörungen vermeiden. Die Einstellungen erfolgen mit den Jumpern auf der PCIe Karte und bieten die Modi Auto Detect, RS-422 und RS-485 4-Draht vollduplex und den RS-485 2-Draht halbduplex Betrieb. Mit Hilfe der im Lieferumfang enthal...

Die PCI Express Karte von Delock erweitert den PC um zwei externe serielle RS-422/485 Ports. Es können Geräte wie Scanner, Protokoll-Konverter, POS-Systeme, Infrarot- und IoT-Geräte sowie unterschiedliche Modi verwendet werden. Die PCIe Karte unterstützt an beiden Anschlüssen den 2- und 4-Draht Betrieb sowohl für RS-422 als auch für RS-485 Geräte. Zudem lassen sich optional die integrierten Abschlusswiderstände aktivieren, um unerwünschte Signalstörungen zu vermeiden. Die Einstellungen für RS-422 oder RS-485 erfolgen mit den Jumpern auf der PCIe Karte und bieten die Modi Auto Detect, RS-422, RS-485 4-Draht Vollduplex und den RS-485 2-Draht Halbduplex Betrieb. Mit Hilfe der im Lieferumfang enthaltenen Low Profile Blende kann die PCI Express Karte auch in einen Mini-PC eingebaut werden. Hauptmerkmale: Anschlüsse und Schnittstellen: Hostschnittstelle: PCIe Ausgangsschnittstelle: Seriell Erweiterungskarte Standard: PCIe 2.0 Serielle Schnittstelle: RS-422/485.

Chipsatz: MaxLinear XR17V352, SP3078E FIFO: 256 Byte Datenbit: 5, 6, 7, 8 Stopbit: 1, 1,5, 2 Paritätsbit: gerade, ungerade, keine, markiert, leer DELOCK PCI Express x1 Karte zu 2 x Seriell RS-422/485 PCIe 2.0 Neu Artikelnummer: MJB996750GTIN: 4043619900480HAN: 90048 Chipsatz: MaxLinear XR17V352, SP3078E FIFO: 256 Byte Datenbit: 5, 6, 7, 8 Stopbit: 1, 1,5, 2 Paritätsbit: gerade, ungerade, keine, markiert, leer AusgangsschnittstelleSeriell Erweiterungskarte StandardPCIe 2.0 HostschnittstellePCIe Unterstützt Windows-BetriebssystemeJa Rechnung mit MwSt.für Privat- und Geschäftskunden Versand aus Deutschlandsorgfältig verpackt Sicher über eBayKauf und Zahlung über eBay Persönlicher ServiceFragen über eBay-Nachrichten Produktbeschreibung Die PCI Express Karte von Delock erweitert den PC um zwei externe Serielle RS-422/485 Ports. Es können Geräte, wie z. B. Scanner, Protokoll-Konverter, POS-Systeme, Infrarot -, IoT - Geräte etc. und unterschiedliche Modi verwendet werden. Auf einen Blick Anschlüsse extern: 1 x DB44
