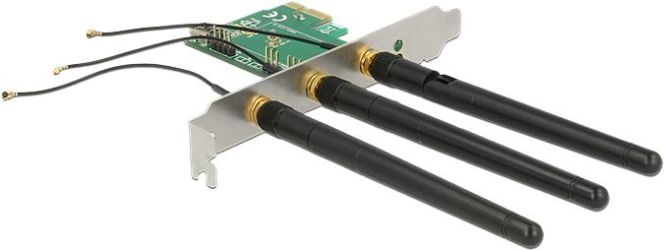

Delock PCIe x1 > 1 x intern M.2 Key A Slot mit 3 externen Antennen (89568)

Diese PCI Express Karte von Delock erweitert den PC um eine M.2 Key A Schnittstelle. In die Karte können verschiedene M.2 Module mit USB und PCIe Signalen eingesetzt werden. An der M.2 Key A oder Key E Schnittstelle können z. B. WLAN, Bluetooth, GNSS, 3G, HSPA und NFC Module genutzt werden. Weiterhin ist es auch möglich bei einem Modul, welches z. B. WLAN und Bluetooth besitzt, beide Funktionen gleichzeitig zu nutzen. Die USB Module werden über den USB Anschluss der Karte mit dem System verbunden. Die Antennen und Antennenkabel können bei Bedarf, z. B. wenn das eingesetzte Modul andere HF Anschlüsse hat, ausgetauscht werden. Technische Daten Anschlüsse: 1 x 67 Pin M.2 Key A Slot, 1 x PCI Express x1, 1 x USB 2.0 Typ Mini-B Buchse (für M.2 USB Module), 1 x USB 2.0 Pfostenstecker (für M.2 USB Module), 3 x MHF Stecker (Antennenkabel) Schnittstelle: PCIe + USB passend für M.2 Module im Format: 3042, 3030, 2242 und 2230 mit Key A oder Key A+E auf PCIe und USB Basis Maximale Höhe der Komponenten auf dem Modul: 1,5 mm, Verwendung von zweiseitig bestückten Modulen möglich Antenne Gewinn: 2 dBi, Frequenzbereich: 2,4 GHz und 5 GHz, Impedanz: 50 Ohm, VSWR: 2,0, Polarisation: linear 2 x Jumper zur Aktivierung / Deaktivierung der USB / PCIe Signale 2 x LED Anzeige Slotblech jeweils mit 3 x Bohrung für Antennenanschluss OS unabhängig, keine Treiberinstallation erforderlich Systemvoraussetzungen . PC mit einem freien PCI Express Steckplatz Packungsinhalt . PCI Express Karte . Low Profile Blende . 3 x Antenne (RP-SMA Stecker) . 1 x USB Kabel USB Typ-A Stecker zu Mini-B Stecker, Länge ca. 1 m . Bedienungsanleitung

Allgemein Produkttyp Interne Bus-Erweiterung Erweiterung/Konnektivität Erweiterungssteckplätze 1 (gesamt)/ 1 (frei) x M.2 Card Schnittstellen 1 x USB - USB 2.0 - 4-poliger mini-USB Typ B 1 x USB - USB 2.0 - 4-Pin-USB 2.0-Header 3 x Antenne - MHF4 Kompatible Steckplätze 1 x PCI Express Mini Card Verschiedenes Enthaltene Kabel 1 x Mini-USB-zu-USB-Kabel - extern - 1 m Enthaltenes Zubehör 3 externe Antennen, schmale Halterung

Diese PCI Express Karte von Delock erweitert den PC um eine M.2 Key A Schnittstelle. In die Karte können verschiedene M.2 Module mit USB und PCIe Signalen eingesetzt werden. An der M.2 Key A oder Key E Schnittstelle können beispielsweise WLAN, Bluetooth, GNSS, 3G, HSPA und NFC Module genutzt werden. Weiterhin ist es auch möglich, bei einem Modul, das beispielsweise WLAN und Bluetooth besitzt, beide Funktionen gleichzeitig zu nutzen. Die USB Module werden über den USB Anschluss der Karte mit dem System verbunden. Die Antennen und Antennenkabel können bei Bedarf, zum Beispiel wenn das eingesetzte Modul andere HF Anschlüsse hat, ausgetauscht werden. Spezifikationen: - Anschlüsse: 1 x 67 Pin M.2 Key A Slot 1 x PCI Express x1 1 x USB 2.0 Typ Mini-B Buchse (für M.2 USB Module) 1 x USB 2.0 Pfostenstecker (für M.2 USB Module) 3 x I-PEX Inc., MHF-I Stecker (Antennenkabel) - Schnittstelle: PCIe + USB - Passend für M.2 Module im Format: 3042, 3030, 2242 und 2230 mit Key A oder Key A+E auf PCIe und USB Basis - Maximale Höhe der Komponenten auf dem Modul: 1,5 mm, Verwendung von zweiseitig bestückten Modulen möglich - Antenne Gewinn: 2 dBi Frequenzbereich: 2,4 GHz und 5 GHz Impedanz: 50 Ohm VSWR: 2,0 Polarisation: linear - 2 x Jumper zur Aktivierung / Deaktivierung der USB / PCIe Signale - 2 x LED Anzeige - Slotblech jeweils mit 3 x Bohrung für Antennenanschluss - OS unabhängig, keine Treiberinstallation erforderlich Systemvoraussetzungen: - PC mit einem freien PCI Express Steckplatz Packungsinhalt: - PCI Express Karte - Low Profile Blende - 3 x Antenne (RP-SMA Stecker) - 1 x USB Kabel USB Typ-A Stecker zu Mini-B Stecker, Länge ca. 1 m - Bedienungsanleitung.
