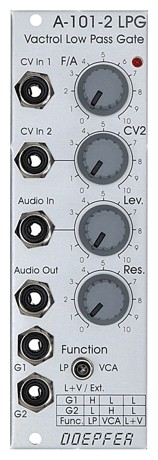

Doepfer A-101-2

Doepfer A-101-2, Vactrol Lowpass Gate; Kombination aus Tiefpass-Filter (LP) und VCA; basiert auf der Idee des Buchla-Moduls 292; die Frequenz (im LP-Modus) bzw. die Amplitude (im VCA-Modus) kann manuell (F/A) und über 2 externe Steuerspannungen CV1 (ohne Abschwächer) und CV2 (mit Abschwächer) gesteuert werden; Funktion des Moduls über Kippschalter eingestellbar (LP/VCA); Breite: 8TE / 8HP / 40.3 mm; Tiefe: 50 mm (gemessen ab der Rückseite der Frontplatte); Strombedarf: +20mA (+12V) / -20mA (-12V)

Doepfer A-101-2v ist ein Low-Pass-Gate-Modul für Modular Synthesizer im Eurorack-Format. Low Pass Gate heißt dass das Modul zwischen Tiefpass-Filter und VCA umgeschaltet werden kann. Doepfer A-101-2v ist im Prinzip ein -12dB-Tiefpass-Filter der auch auf VCA oder eine Kombination aus Tiefpass und VCA umgeschaltet werden kann. Dabei sind die steuernden Elemente für die Filterfrequenz beziehungsweise für die Lautstärke sogenannte Vactrols. In der Kombination von Low Pass-filter und VCA ändern sich Frequenz und die Lautstärke simultan. Das bedeutet dass das Signal um so dumpfer wird je leiser es wird. Weiterhin verfügt das Modul über Abschwächer für die extern zugeführte Steuerspannung wie auch das Audio-Eingangssignal eine manuell einstellbare Resonanz die bis zur Eigenoszillation reicht und zwei Gate-Eingänge um das Modul auch über externe Gate-Signale steuern zu können. Vactrol Unter einem Vactrol versteht man eine Kombination aus lichtempfindlichem Widerstand (LDR = light depending resistor) und Leuchtdiode die in einem gemeinsamen lichtdichten Gehäuse untergebracht sind. Wird die LED-Helligkeit erhöht verringert sich der Widerstand des LDRs. Dies kann für verschiedene Schaltungen die auf veränderlichen Widerständen beruhen verwendet werden. Dazu gehören VCFs VCAs spannungsgesteuerte Phaser Trigger-Delays Slew-Limiter LFOs Oszillatoren oder Hüllkurvengeneratoren. Diese Bauelemente sind für ihren "weichen" Klang bekannt der daher rührt dass es sich um lineare Elemente handelt die keine Verzerrungen verursachen. Doepfer A-101-2v im Überblick: Low-Pass-Gate-Modul mit Vactrol-Steuerung -12 dB Low Pass-Filter Kann zwischen Low Pass-Filter und VCA umgeschaltet werden Eigenoszillation möglich Zwei CV-Inputs Abschwächer an allen Inputs Doepfer A101-2- LPG Modes Intro Doepfer A101-2 Low Pass Gate-VCA Mode Doepfer A101-2 Low Pass Gate-Combined Mode
