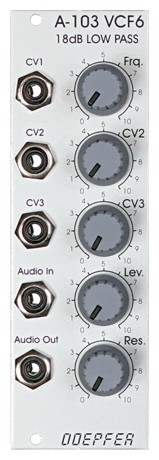

Doepfer A-103

Doepfer A-103, 18dB Low Pass Filter für Modularsystem A 100. Das Modul A-103 ist ein spannungsgesteuertes Tiefpaßfilter mit 18dB/Oktave Flankensteilheit. Die Schaltung beruht auf einer modifizierten Transistor-Kaskade (Moog-Kaskade) und entspricht dem Tiefpassfilter des TB303; Breite: 8TE / 8HP / 40.3 mm; Tiefe: 55 mm (gemessen ab der Rückseite der Frontplatte); Strombedarf: +30mA (+12V) / -10mA (-12V)

Doepfer A-103 im Überblick: Low Pass Filter-Modul -18 dB/Oktave Flankensteilheit Schalztung ist eine modifizierte Transistor-Kaskade Filterfrequenz manuell oder per Steuerspannung modulierbar Drei CV-Inputs; zwei mit Abschwächer Doepfer A-103 Doepfer A-103 18dB Low Pass ist ein Filter-Modul für Modulare Synthesizer im Eurorack-Format. Das spannungsgesteuerte Tiefpass-Filter hat -18dB/Oktave Flankensteilheit. Die Schaltung beruht auf einer modifizierten Transistor-Kaskade (Moog-Kaskade) und entspricht dem Tiefpass-Filter das in der TB-303 zum Einsatz kommt. Die Filterfrequenz kann manuell mit einem Regler oder per Steuerspannung moduliert werden. Von den drei CV-Inputs besitzen zwei eigene Abschwächer. Die Resonanz des Moduls ist manuell einstellbar bis hin zur Selbstoszillation.
