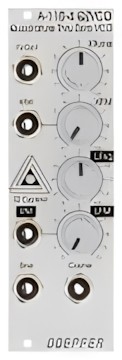

Doepfer A-110-4

Doepfer A-110-4 Thru Zero Quadrature VCO, Oszillator erzeugt Sinus- und Kosinus-Wellenformen gleichzeitig, diese werden beendet, sobald die lineare Steuerspannung 0V erreicht, 2 Kontroll-Sektionen: Linear und Exponentiell, Regler für XTune, XFM, LFrq und LFM, Breite: 8TE / HP / 40.3 mm, Tiefe: 60 mm, Strombedarf: 90 mA

Doepfer A-110-4 Quadrature Thru Zero VCO ist ein Oszillator-Modul für Modulare Synthesizer im Eurorack-Format. Das Modul ist ein sogenannter Thru Zero Quadrature VCO. Quadratur bedeutet in diesem Zusammenhang dass der Oszillator eine Sinus- und eine Cosinus-Wellenform gleichzeitig ausgibt. Der Ausdruck "Thru-Zero" bedeutet dass auch "negative" Frequenzen erzeugt werden können. Allerdings ist diese Aussage etwas irreführend da negative Frequenzen nicht wirklich existieren. In diesem Zusammenhang bedeutet "negativ" einfach nur dass die Sinus-/Cosinus-Wellen "still stehen" und aufhören zu schwingen sobald die lineare Steuerspannung 0V erreicht und in die "entgegengesetzte Richtung" weiter schwingen sobald die lineare Steuerspannung negativ wird. In der aktuellen Revision sind die Sinus-Ausgänge durch andere Bauteile optimiert wodurch ein etwas mehr als der dreifache Ausgangspegel gewährleiset ist. Aufbau des Moduls Das Modul unterteilt sich in die Abschnitte: linear und exponentiell. Der exponentielle Abschnitt setzt sich aus dem "XTune" Regler dem 1Volt/Oktave Eingang und dem "XFM"-Eingang mit dazugehörigem Abschwächer zusammen. Die Summe dieser drei Spannungen ergibt die exponentielle Steuerspannung. Der lineare Abschnitt besteht aus dem Regler "LFreq" und dem "LFM"-Eingang samt dazugehörigem Abschwächer. Die lineare Steuerspannung ergibt sich aus der Summe dieser zwei Spannungen. Mittels einer zweifarbigen LED lässt sich die Polarität der linearen Steuerspannung ablesen (Rot=positiv Gelb=negativ). Die Tonhöhe des Oszillators an den Sinus-/Cosinus-Ausgängen wird durch die Steuerspannungen beider Abschnitte bestimmt. Der Vorteil des A-110-4 gegenüber anderen Thru Zero-Oszillatoren liegt darin dass seine Tonerzeugung Sinus/Cosinus-basiert ist. Diese Wellenformen werden nicht von anderen Wellenformen wie Dreieck oder Sägezahn abgeleitet. Daher erzeugt er sehr saubere Wellenformen mit nur minimalen Verzerrungen und Obertönen. Doepfer A-110-4 Quadrature Thru Zero VCO im Überblick: Oszillator-Modul Gibt Sinus- und eine Cosinus-Wellenform gleichzeitig aus Linearer und exponentielle Abschnitte 1V / Oct-Input neuste Revision mit verstärkten Sinus-Ausgängen Audio Demos produziert von knobsandleds Doepfer A-110-4 QZVCO
