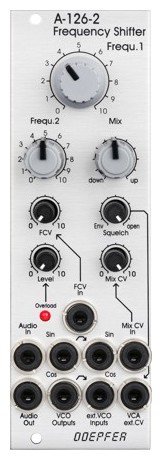

Doepfer A-126-2

Doepfer A-126-2 Frequency Shifter; Eurorack Modul; analoger Frequenzschieber für Audio Signale; Grob- und Fein-Regler für Frequenzverschiebung, Bereich ca. 20Hz - 5kHz; Mix Regler zur Mischung von down-shift und up-shift Signal; regelbare Squelch-Funktion mit integriertem VCA und Hüllkurvenfolger; Level-Regler mit Overload LED; interner Quadratur-Oszillator mit Sinus- und Cosinus-Ausgängen; Sinus- und Cosinus-Eingänge für externen VCO; CV-Eingang mit Abschwächer für Frequenz und Mix; CV-Steuereingang für VCA; Audio Ein- und Ausgang; erweiterbar mit optionalem A-126-2 Expander Modul; Strombedarf: 80mA (+12V) / 70mA (-12V); Breite: 8 TE; Tiefe: 60mm

Doepfer A-126-2 CV Frequency Shifter II im Überblick: Frequenzschieber-Effekt Vollanalog Quadratur Oszillator Sinus und Cosinus Oszillator-Ausgänge Oszillator kann durch externe Signale ersetzt werden Vorverstärker Interner Hüllkurven-Folger Interner VCA CV-Eingänge für Freq Mix & VCA Lets explore frequency shifting with the Doepfer A126-2 Der A-126-2 CV Frequency Shifter II von Doepfer ist ein komplett analog aufgebauter Frequenzschieber. Auch wenn das Modul auf das Verändern von Frequenzen spezialisiert ist hat es im Resultat nichts mit einem Pitch-Shifter gemein. Der Frequency Shifter verschiebt alle Frequenzen des eingehenden Audiosignals um die gleiche Frequenz. Beträgt die Schiebefrequenz beispielsweise 200 Hz so werden aus 1000 Hz 1200 Hz aus 2000 Hz 2200 Hz usw. Der Frequenzbereich des internen Quadratur-VCOs beträgt ca. 8 Oktaven und kann bei Bedarf als externer VCO verwendet werden. Der A-126-2 ist eine komplexe Schaltung die sich aus einem Vorverstärker Quadratur-Oszillator (Sinus & Cosinus) Hüllkurvenfolger Dome Filter zwei Ringmodulatoren Inverter Comparator und mehreren VCAs zusammensetzt. Der Squelch-Regler steuert die Modulation des Haupt-VCAs zwischen Hüllkurvenfolger und Offen. Mit Mix wird das Verhältnis der Frequenzverschiebung nach unten bzw. oben eingestellt. Für die Oszillatorfrequenz Mix VCA sowie Sinus und Cosinus gibt es eigene CV-Eingänge zwei davon haben eigene Abschwächer.
