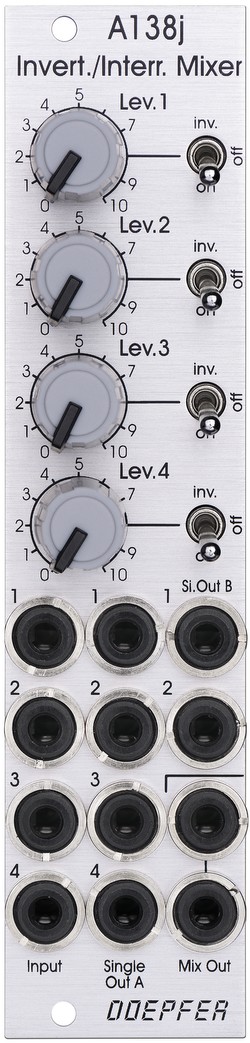

Doepfer A-138j

Doepfer A-138j; Eurorack Modul; Inverting/Interrupting Mixer; 4-Kanal Mixer mit Level-Regler 3-Wege-Schalter pro Kanal (invertiert, mute, nicht invertiert); Kanal 1 kann eine Offset-Spannung von +/-5V erzeugen; Einzelausgänge für alle Kanäle zur Verwenung als 4-Kanal Abschwächer; zwei parallele Mix-Ausgänge; Strombedarf: 20mA (+12V) / 20mA (-12V); Breite: 6 TE; Tiefe: 40mm

4 Eingänge 4 attenuverted Ausgänge 4 Polarizer/Mute Schalter 2 B-Ausgänge die am Mix-Ausgang erhalten bleiben 2 Mix-Ausgänge für alle Signale Normalisierte Schaltung Der Doepfer A-138j im Überblick Mit dem A-138j Inverting/Interrupting Mixer verpackt Doepfer einen Mixer mit vier invertierbaren Eingängen und vierfachem Attenuvertor in einem kompakten Modul. Jeder der vier Eingänge kann als Abschwächer bzw. Invertierer genutzt werden; dafür hat jeder Kanal einen eigenen Ausgang. Die Kippschalter erlauben wahlweise das an- und abschalten des jeweiligen Kanals oder die Signalumkehr des Eingangssignals. Steckt man ein Kabel in einen der Einzelausgänge so wird dieser vom doppelt vorhandenen Mixausgang entfernt. Die Kanäle 1+2 besitzen zusätzlich einen B-Ausgang wenn hier ein Kabel gepatcht wird bleibt das Signal des Kanals dennoch am Mix-Ausgang erhalten.
