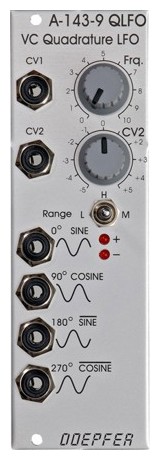

Doepfer A-143-9

Doepfer A-143-9, Quadrature LFO/VCO; kann gleichzeitig Sinus- und Cosinussignal erzeugen; 4 Ausgänge die um je 90 Grad phasenverschoben sind, Eurorackformat; Breite: 8TE; Tiefe: 50mm; Strombedarf: +30mA (+12V)/-30mA (-12V)

Doepfer A-143-9 LFO/VCO ist ein LFO-Modul für Modulare Synthesizer im Eurorack-Format. Das Herzstück des Moduls ist ein sogenannter Quadratur-Schaltkreis der ein Sinus- und Cosinussignal mit sehr geringem Klirrfaktor erzeugt. Quadratur bedeutet in diesem Zusammenhang dass gleichzeitig ein Sinus- und Cosinus-Signal erzeugt werden. Zusätzlich stehen auch die invertierten Signale von Sinus und Cosinus zur Verfügung so dass man auch von einem Sinus-Oszillator mit vier Ausgängen sprechen kann die jeweils gegeneinander um 90 Grad phasenverschoben sind. Die Qualität dieses Sinus/Cosinus-Signals ist erheblich besser als die durch Konverter aus einem Sägezahn- oder Dreieck-Signal abgeleiteten Sinus-Kurvenformen. Der Ausgangspegel beträgt etwa 5 Vss (+/-2.5V) kann aber mit einem internen Trimmpotentiometer geändert werden. Doepfer A-143-9 LFO/VCO im Überblick: LFO / VCO mit Quadratur-Schaltkreis Auch als Sinus-Oszillator mit vier Ausgängen nutzbar Ausgangspegel beträgt etwa 5 Vss
