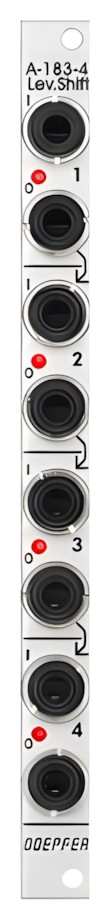

Doepfer A-183-4

Doepfer A-183-4; Eurorack Modul; Quad Level Shifter; enhält 4 digitale Pegel-Umsetzer zur Umwandlung eines +5V Signales (z.B. Gate oder Trigger) auf +12V; Funktion per Jumper umkehrbar (Wandlung von +12V zu +5V); durch die Normalisierung der Kanäle auch nutzbar als Buffer oder Vervielfältiger für digitale Signale; Hinweis: nicht geeignet für analoge Signale!; Strombedarf: 30mA (+12V) / 0mA (-12V); Breite: 2 TE; Tiefe: 40mm

Der A-183-4 Quad Level Shifter von Doepfer übersetzt im Pegel zu geringe schaltende (digitale!) Signale wie Clock Trigger und Gates auf einen Standardpegel von 5 Volt oder 12 Volt. Die Auswahl der Ausgabespannung erfolgt via rückseitigen Jumper. Spannungen unter ca. +0 8 V werden als "low" interpretiert; Spannungen über ca. +3V werden als "high". Da die Ausgänge normalisiert sind können bis zu vier Module aus einer Quelle versorgt werden. Der A-183-4 ist nicht zum verstärken von analogen Spannungen (CVs) geeignet! Doepfer A-183-4 Quad Level Shifter im Überblick: Eurorack-Modul Spannungen unter ca. +0 8 V werden als "low" interpretiert Spannungen über ca. +3V werden als "high" interpretiert Jeder Ausgang ist auf 5 oder 12 Volt umschaltbar Nur für Gate Clock und Trigger Signale Nicht für analoge Spannungen (CVs) geeignet! 2 TE Breite
