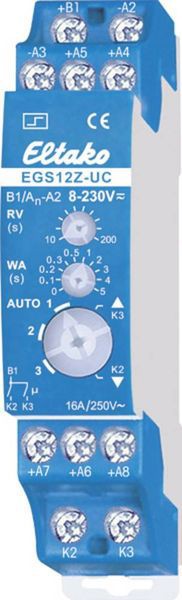

Eltako 21200401 Stromstoß-Gruppenschalter EGS12Z-8..230VUC

ELTAKO 21200401 Stromstoß-Gruppenschalter EGS12Z-UC

Eltako Stromstoß-Gruppenschalter EGS12Z-8...230V UC – Zentrale Steuerung für Rollläden, Jalousien & mehrDer Eltako Stromstoß-Gruppenschalter EGS12Z-8...230V UC bietet Ihnen eine intelligente und effiziente Lösung zur zentralen Steuerung von Rollläden, Jalousien, Markisen und anderen elektrischen Antrieben. Mit diesem modernen Gruppenschalter automatisieren Sie Ihre Haus- oder Gebäudetechnik komfortabel, sicher und energieeffizient.Der EGS12Z-UC verarbeitet Steuersignale zuverlässig und ermöglicht sowohl zentrale als auch dezentrale Steuerung Ihrer Motoren oder Motorrelais. Dank seiner hohen Kompatibilität mit verschiedenen Montagesystemen und Sensorrelais ist die Installation besonders einfach und flexibel. Das platzsparende Design mit nur 1 Teilungseinheit (18 mm) und einer Einbautiefe von 58 mm macht ihn ideal für enge Verteilerkästen. Flexible Steuerung: Über Sensorrelais, Taster oder Schalter – individuell anpassbar an Ihre Bedürfnisse Vielseitig einsetzbar: Für Motoren, Rollläden, Jalousien, Markisen und Rollos geeignet Energieeffizient: Sehr niedriger Stand-by-Verbrauch von nur 0,05–0,4 Watt Breites Eingangsspannungsspektrum: Betrieb mit 8–230 V AC/DC für vielfältige Einsatzmöglichkeiten Dynamische & statische Steuereingänge: Impuls- oder dauerbasierte Ansteuerung für optimalen Bedienkomfort Priorisierbare Steueroptionen: Vorrang für Sicherheitsrelais oder Handschaltung für mehr SicherheitOb im Smart Home, Büro oder Gewerbeobjekt – der Eltako Gruppenschalter unterstützt Sie bei der Umsetzung moderner Beschattungslösungen und intelligenter Raumsteuerung. Funktionen wie Wendeautomatik und programmierbare Rückfallverzögerung sorgen für eine präzise und schonende Ansteuerung Ihrer Motoren. Die wartungsarme Technik aus Deutschland ist für die Hutschienenmontage optimiert und überzeugt durch hohe Zuverlässigkeit.Mit dem EGS12Z-UC profitieren Sie von mehr Komfort, Energieeinsparung und Sicherheit in Ihren Räumen. Ideal für private Bauherren, Elektriker und Facility-Manager, die eine professionelle und nachhaltige Lösung für die Gebäudeautomation suchen.Jetzt bei smartgoods.de bestellen und Ihre Hausautomation einfach und effizient erweitern!Technische Daten & Eigenschaften Typ: Elektronischer Stromstoß-Gruppenschalter Schaltleistung: 1+1 Schließer, nicht potenzialfrei, bis 16A/250V AC Max. Schaltstrom (cos φ 0,6): 2 A Montage: DIN-Schiene (DIN-EN 60715 TH35) Breite: 1 TE (18 mm) Einbautiefe: 58 mm Versorgungs-/Steuerspannung: 8–230 V AC/DC Frequenz Steuerspannung: 50 Hz Anzahl Schließer: 2 Handbedienung: Ja Standby-Verbrauch: 0,05–0,4 W Besondere Funktionen: Wendeautomatik, programmierbare Rückfallverzögerung, Priorisierung von Schaltbefehlen Zielgruppe: Hausbesitzer, Elektroinstallateure, Gebäudeautomation

Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos. Features: Ideal für Zentralsteuerung von Motoren und Relais Geringer Stand-by-Verlust: 0,05 bis 0,4 Watt Dynamische und statische Steuereingänge Einfach montierbar auf DIN-Schiene Optimiert für Rollladen, Jalousien und Rollos Technische Daten: Versorgungsspannung: 8 V~ Steuerspannung: 8 V~, 50 Hz Bemessungsschaltstrom: 16 A Max. Schaltstrom (cos phi = 0,6): 2 A Anzahl der Kontakte als Schließer 2 Montageart: DIN-Schiene Einbautiefe: 58 mm Lieferumfang: Stromstoßschalter Bedienungsanleitung

Produktmerkmale: Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um...

Eigenschaften • Aktor UC\n• Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais\n• Stand-by-Verlust nur 0,05 bis 0,4 Watt\n• Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais\n• Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben\n• Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann\n• Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen\n• Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt\n• Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos

Hinweis zur Installation: Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist. Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais . Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen,

Qualität/Haltbarkeit Langlebigkeit Robustheit

Beschreibung: Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0, 05 bis 0, 4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais . Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbef

Beschreibung Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais . Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos

Stromstoß-Gruppenschalter für Zentralsteuerung 1 + 1 Schließer nicht potenzialfrei 10A/250V AC für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0 05-0 4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit 58mm tief. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor Motor-Trennrelais MTR12-UC UC oder DC-Motorrelais DCM12-UC. Versorgungs- und Schaltspannung 12..230V UC an den Klemmen +B1/-A2. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin dass einerseits impulsweise 'auf halt ab halt' (Kontakt 1 geschlossen beide Kontakte geöffnet Kontakt 2 geschlossen beide Kontakte geöffnet) gesteuert werden andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge bei denen ein Impuls von mind. 20ms genügt um einen Kontakt zu schließen. Statisch ist ein Steuereingang bei dem der Kontakt nur solange geschlossen ist wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen Jalousien und Rollos. Bei Markisen bedeutet auf = aufwickeln also einfahren und ab = abwickeln also ausfahren. Bei Fenstern bedeutet auf = auf wie öffnen und ab= zu wie schließen. Funktions-Drehschalter: AUTO 1 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien eingeschaltet. Bei der örtlichen Steuerung mit einem Taster an A3+A4 (mit einer Brücke verbinden) oder einem Doppeltaster an A5/A6 bewirkt ein Doppelimpuls das langsame Drehen in die Gegenrichtung welches mit einem weiteren Impuls gestoppt wird. AUTO 2 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien ganz ausgeschaltet. AUTO 3 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien ebenfalls ausgeschaltet. Die bei AUTO 1 und AUTO 2 dynamischen Zentral-Steuereingänge A5 und A6 sind jedoch zunächst statisch und lassen so das Wenden von Jalousien durch Tasten zu. Erst nach 1 Sekunde ständiger Ansteuerung schalten sie auf dynamisch um. Pfeil aufwärts/Pfeil abwärts = Die Handsteuerung erfolgt in den Positionen Pfeil aufwärts (auf) und Pfeil abwärts (ab) des unteren Drehschalters. Sie hat Priorität vor allen anderen Steuerbefehlen. WA = Die Wendeautomatik für Jalousien und Markisen wird mit dem mittleren Drehschalter eingestellt. 0 = ausgeschaltet sonst zwischen 0 1 und 5 Sekunden eingeschaltet mit eingestellter Wendezeit. Hierbei wird nur bei ab nach Ablauf der mit dem oberen Drehschalter eingestellten Verzögerungszeit eine Drehrichtungsumkehr vollzogen um z.B. Markisen zu spannen oder Jalousien in eine bestimmte Position zu stellen. RV = Die Verzögerungszeit (Rückfallverzögerung RV) wird mit dem oberen Drehschalter eingestellt. Befindet sich der Stromstoß-Gruppenschalter in der Stellung auf oder ab so läuft die eingestellte Verzögerungszeit an deren Ende das Gerät automatisch auf halt umschaltet. Die Verzögerungszeit muss daher mindestens so lange gewählt werden wie das Beschattungselement oder der Rollladen benötigt um von einer Endstellung in die andere zu kommen. Unter diesem Drehschalter befindet sich die LED-Anzeige für die Verzögerungszeiten WA und RV. Örtliche Steuerung mit Taster an den Klemmen A3+A4 (mit einer Brücke verbinden). Mit jedem Impuls wechselt der Stromstoß-Gruppenschalter die Schaltstellung in der Reihenfolge auf halt ab halt. Örtliche Steuerung mit Rollladenkippschalter an den Klemmen A3 und A4. Örtliche Steuerung mit Rollladendoppeltaster an den Klemmen A5 und A6. Mit einem Tastimpuls wird die Schaltstellung auf oder ab aktiviert. Ein weiterer Impuls von einem der beiden Taster unterbricht den Ablauf sofort. Zentralsteuerung dynamisch ohne Priorität an den Klemmen A5 (auf) und A6 (ab). Mit ein

Eltako Stromstoss-Gruppenschalter EGS12Z-UC Hersteller: Eltako Bezeichnung: Stromstoss-Gruppenschalter 1+1S 16A Typ: EGS12Z-UC Funktion: elektronischer Gruppenschalter Montageart: DIN-Schiene Breite in Teilungseinheiten: 1 Einbautiefe: 58 mm Anzahl der Kontakte als Schliesser: 2 Steuerspannung 1: 8..230 V Steuerspannungsart 1: AC/DC Frequenz der Steuerspannung 1: 50 Hz Bemessungsschaltstrom: 16 A Versorgungsspannung: 8..230 V Spannungsart der Versorgungsspannung: AC/DC Max. Schaltstrom (cos phi: 0,6): 2 A Geeignet für Handbedienung: nein Der Stromstoss-Gruppenschalter EGS12Z-UC ist ein Aktor für die Zentralsteuerung eines Motors oder für Motor-Relais. Der Stand-by-Verlust beträgt nur 0,05 bis 0,4 Watt. Dieser Stromstoss-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoss-Gruppenschalters ermöglicht es, impulsweise auf, halt, ab, halt zu steuern (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet). Über zusätzliche Steuereingänge kann gezielt auf oder ab gewählt werden. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mindestens 20 ms genügt, um einen Kontakt zu schliessen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollläden, Jalousien und Rollos. EAN: 4010312107737.

Stromstoß-Gruppenschalter für Zentralsteuerung, 1 + 1 Schließer, nicht potenzialfrei 10A/250V AC, für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05–0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18 mm breit, 58 mm tief. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais DCM12-UC. Versorgungs- und Schaltspannung 12–230V UC an den Klemmen +B1/-A2. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise 'auf, halt, ab, halt' (Kontakt 1 geschlossen – beide Kontakte geöffnet – Kontakt 2 geschlossen – beide Kontakte geöffnet) gesteuert werden, andererseits über zusätzliche Steuereingänge gezielt 'auf' oder 'ab' gewählt werden kann. Dynamische Steuereingänge sind solche, bei denen

Eltako Stromstoß-Gruppenschalter EGS12Z-UC Hersteller:  Eltako Bezeichnung:  Stromstoß-Gruppenschalter 1+1S 16A Typ:  EGS12Z-UC Funktion: elektronisch Gruppenschalter Montageart: DIN-Schiene Breite in Teilungseinheiten: 1 Einbautiefe: 58 mm Anzahl der Kontakte als Schließer: 2 Steuerspannung 1: 230..8 V Steuerspannungsart 1: AC/DC Frequenz der Steuerspannung 1: 50 Hz Bemessungsschaltstrom: 16 A Versorgungsspannung: 230..8 V Spannungsart der Versorgungsspannung: AC/DC Max. Schaltstrom (cos phi : 0,6): 2 A Handbedienung möglich: ja Eltako Stromstoß-Gruppenschalter EGS12Z-UC: weitere Details Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais . Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos. EAN: 4010312107737 Geliefert wird: Eltako Stromstoß-Gruppenschalter 1+1S 16A EGS12Z-UC, Verpackungseinheit: 1 Stück, EAN: 4010312107737 Abbildung ähnlich. Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos. Features: Ideal für Zentralsteuerung von Motoren und Relais Geringer Stand-by-Verlust: 0,05 bis 0,4 Watt Dynamische und statische Steuereingänge Einfach montierbar auf DIN-Schiene Optimiert für Rollladen, Jalousien und Rollos Technische Daten: Versorgungsspannung: 8 V~ Steuerspannung: 8 V~, 50 Hz Bemessungsschaltstrom: 16 A Max. Schaltstrom (cos phi &#61, 0,6): 2 A Anzahl der Kontakte als Schließer 2 Montageart: DIN-Schiene Einbautiefe: 58 mm Lieferumfang: Stromstoßschalter Bedienungsanleitung
