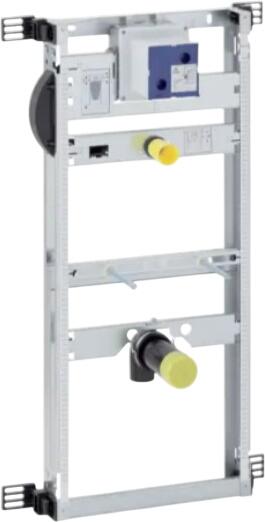

Geberit Kombifix Urinal Universal (457.611.00.1)

Montageelement Kombifix für Urinal, 109-127 cm, universalVerwendungszweckFür ZiegelwändeFür die Montage in teilweise hohen oder hohen Installationen vor WändenZur Montage von UrinalenZur Montage der Geberit Urinalspülung (ab dem Produktionsjahr 2009)EigenschaftenVerzinkter MontagerahmenMontagerahmen mit vier BefestigungswinkelnEinstellbare Montagetiefe, 8-12,5 cmMontagetiefe ohne Befestigungswinkel 7,5 cmDie Abdeckung für die grobe Montage der Serviceöffnung schützt vor Feuchtigkeit und VerunreinigungenDem Urinal anpassbare Höhe des Elements, 109-127 cmuniverselle Unterputzdose zur Bedienung der Spülung des Geberit PissoirsAnschlussklemme für die Stromzuleitung in der UnterputzdoseWasseranschluss rechts an der UnterputzdoseWasseranschluss geeignet für MasterFix und MeplaFixWandplatte zur Montage ohne WerkzeugVorinstalliertes Sperrventil mit RegulationMit eingebautem Rohrschutz zum Spülen der RohrleitungAbdeckung für die grobe Montage der Serviceöffnung 10,5 x 10,5 cm mit Möglichkeit diese ohne Werkzeug zu verkürzenFlexibler SpülschlauchFührung des Spülschlauches um stehendes Wasser zu vermeidenBefestigung für die Zuleitung Ø32 mm höheneinstellbarBefestigung des Anschlussbogens höheneinstellbar und schallgedämmtBefestigung des Urinals M8, einstellbar in der Breite und in der HöheQuerträger mit Markierung in der Mitte, ohne Werkzeug einstellbarZusätzliche Befestigung für das Pissoir mit Zubehör möglichMit Zubehör einstellbar für Urinale mit SpülkopfTechnische DatenDurchflussdruck: 100-800 kPaMaximaler Prüfdruck des Wassers: 1600 kPaMaximaler Prüfdruck der Luft / Inertgas: 300 kPaMaximale Wassertemperatur: 30 °CDurchfluss bei einem Druck von 1 bar ohne Durchflussregler: 0.3 l/sDurchfluss bei einem Druck von 1 bar mit Durchflussregler: 0.24 l/sLieferumfangWandanschluss R 1/2"Abdeckung für die grobe Montage der ServiceöffnungAnschlussset für Urinale, mit Geruchsverschluss für UrinaleAnschlussbogen aus PE-HD, ø 50 / 63 mmDichtung ø 57 / 50 mm2 Schutzpfropfen2 Gewindestangen M8Befestigungsmaterial

Geberit Urinal Element Kombifix 457611001 Universal, Bauhöhe: 109 - 127 cm

Serie: Kombifix, B: 42, H: 109, T: 17, Material:

Für Mauerwerkswände, geeignet für die Installation in teil- oder raumhohen Vorwänden sowie für die Installation von Urinalen, einschliesslich Geberit Urinalsteuerungen (ab Baujahr 2009). Eigenschaften: - Verzinkter Montagerahmen - Montagerahmen mit vier Montagewinkeln - Einstellbare Montagehöhe: 8-12,5 cm - Montagehöhe ohne Winkel: 7,5 cm - Bauschutz für die Wartungsöffnung schützt vor Feuchtigkeit und Schmutz - Elementhöhe einstellbar auf Urinal: 109-127 cm - Universelles Unterputzgehäuse für Geberit Urinalsteuerungen - Anschlussklemme für elektrische Verbindung im Unterputzgehäuse - Wasseranschluss auf der rechten Seite des Unterputzgehäuses - Wasseranschluss kompatibel mit MasterFix und MeplaFix - Anschlusswinkel kann werkzeuglos montiert werden - Vormontierte Absperrventil mit Drossel - Eingebautes Leerrohr zur Spülung der Leitung - Bauschutz für Wartungsöffnung: 10,5 x 10,5 cm, ohne Werkzeug auf Länge kürzbar - Biegsamer Spülschlauch - Spülschlauch mit Führung zur Vermeidung von stehendem Wasser - Befestigung für den Anschluss: ø 32 mm, höhenverstellbar - Höhenverstellbare und schallgedämmte Befestigung für den Anschlussbogen - Urinalbefestigungen M8, Breite und Höhe einstellbar - Querstangen mit Mittelpunktsmarkierung, werkzeuglos verstellbar - Zusätzliche Befestigung für Urinal mit Zubehör möglich - Umrüstbar auf Urinale mit Sprühkopf mit Zubehör Lieferumfang: - Wasseranschluss R 1/2" - Bauschutz für Wartungsöffnung - Anschlussset für Urinal, mit Geruchsverschluss - Anschlussbogen aus PE-HD, ø 50 / 63 mm - Dichtung ø 57 / 50 mm - 2 Schutzstopfen - 2 Gewindestangen M8 - Befestigungsmaterial.

Lima Plana 10 Fina Lima Plana 10 Fina Flexible Gestaltung Qualität/Haltbarkeit

Geberit Urinal Element Kombifix 457611001 Universal, Bauhöhe: 109 - 127 cm

Geberit Kombifix Element für Urinal, 109–127 cm, universell

Musst Du ein Urinal in einer massiv gemauerten Wand installieren? Mit dem GEBERIT Kombifix Element Universal für Urinal wird das zum Kinderspiel. Produktmerkmale des GEBERIT Kombifix Elements Universal für Urinal 457.611.00.1 Darum solltest Du zugreifen: Das GEBERIT Kombifix Element ist speziell für den Einbau in teilhohen oder raumhohen Nassbau vor Massivwänden konzipiert. Es ist kompatibel mit HyTronic Urinalsteuerungen und HyTouch Urinal-Handauslösungen ab Baujahr 2009, was Dir Flexibilität bei der Auswahl der Steuerung bietet. Die verzinkten Befestigungswinkel sorgen für eine stabile Montage, während die in Höhe und Abstand verstellbare Gewindestange M8 die Befestigung des Urinals erleichtert. Die traversen Mittenmarkierung und ihre werkzeuglose Verstellbarkeit ermöglichen eine präzise und einfache Installation. Durch die Führung für den Spülschlauch wird kein Stagnationswasser verursacht, was die Hygiene verbessert. Das höhenverstellbare Befestigungssystem für den Einlauf mit 32 mm Durchmesser und der schallgedämmte, höhe

Geberit Kombifix Element für Urinal, 109-127 cm, universell, 457611001 Geberit Kombifix Element für Urinal, 109-127 cm, universell Verwendungszwecke Für gemauerte Wände Eigenschaften Montagetiefe verstellbar, 8-12,5 cm Elementhöhe auf Urinal anpassbar, 109-127 cm UP-Gehäuse für Geberit Urinalsteuerungen Befestigung für Zulauf ø 32 mm höhenverstellbar Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt Urinalbefestigungen M8, breiten- und höhenverstellbar Technische Eigenschaften Fließdruck (kPa) - min. bis max.: 100-800 kPa Prüfdruck Wasser (kPa) - max.: 1600 kPa Prüfdruck Luft / Inertgas (kPa) - max.: 300 kPa Wassertemperatur (°C) - max.: 30 °C Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer (l/s): 0,3 l/s Durchfluss bei 1 bar mit Durchflussbegrenzer (l/s): 0,24 l/s Werkstoff: Stahl Höhenverstellbar: Ja B / Breite (cm): 42 cm H / Höhe (cm): 100 cm T / Tiefe (cm): 8 cm Zusätzlicher Lieferumfang Wasseranschluss R 1/2"" Bauschutz für Serviceöffnung Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal Anschlussbogen aus PE-HD, ø 50 / 63 mm Dichtung ø 57 / 50 mm 2 Schutzstopfen 2 Gewindestangen M8 Befestigungsmaterial Produktdaten Werksartikelnummer: 457611001 EAN: 4025416756347 Gewicht: 6,85 kg Hersteller: Geberit

Das Kombifix Urinal-Montageelement von Geberit eignet sich hervorragend als Urinal Montageelement in teilhohen und raumhohen Vorwänden oder Trennwänden. Dank vormontierter Installationseinheit und Montage-Schablone ist eine schnelle und sichere Montage gewährleistet. Die höhenverstellbaren Metallfüsse bieten dabei zusätzlichen Halt und lassen sich einfach und passgenau justieren. Die Betätigung des Urinals befindet sich vorne und lässt sich mit einer 1-Mengen-Spülung kombinieren. Die noch notwendige Drückerplatte und der Bausatz für die Wandbefestigung sind nicht im Lieferumfang enthalten.

- für Unterputz-Spülventile- zur Montage an einer massiven Wand und zum Einmauern- zur Befestigung von Infrarot- oder pneumatischen Steuergeräten mit einer Platte der Größe 13 x 13 cm- nicht geeignet für den Einbau in Gipskartonwänden- enthält keine Urinal-Steuerung - einstellbare Einbautiefe 8 - 12,5 cm - Einbautiefe ohne Montagewinkel 7,5 cm- Wasseranschluss ½" Typ MeplaFix- Werkzeugloser Wasseranschluss- Wasseranschluss mit Radialdichtung - Absperrventil mit Stopfbuchse, montiert- montiertes Schutzrohr zum Spülen der Leitung- Klemme für den elektrischen Anschluss im Lieferumfang enthalten - Schutzabdeckung schützt die Wartungsöffnung vor Feuchtigkeit und Verschmutzung- Schutzabdeckung für die Wartungsöffnung, zuschneidbar - flexibler Verbindungsschlauch zwischen Ventil und Ablaufstutzen- Befestigung des Urinals mittels einer M8-Gewindestange mit Höhenverstellung- schallgedämmte Befestigung des Abflussbogens mit Höhenverstellung- Wasserzulauf ø 32 mm, höhenverstellbar - zusätzliche Befestigung des Urinals mit Zubehör möglich- Einbau von Urinalen mit Sprühkopf nach Verwendung von zusätzlichem Zubehör- Einbauhöhe 109-127 cm, je nach Urinal Technische Daten: - Durchfluss/1 bar ohne Durchflussbegrenzer: 0,3 l/s- Durchfluss/1 bar mit Durchflussbegrenzer: 0,24 l/s- maximaler Wasserdruck bei der Prüfung: 16 bar- maximaler Prüfdruck mit Luft/Inertgas: 3 bar- relative Luftfeuchtigkeit < 100 %- Betriebsdruck 1-8 bar- maximale Betriebstemperatur des Wassers 30 °C Lieferumfang:- Wasseranschluss R 1/2"- Schutzabdeckung für die Revisionsöffnung- Anschlussset für Urinale, mit Urinal-Siphon- Anschlussbogen aus PE-HD, ø 50 / 63 mm- Dichtung, ø 57 / 50 mm- 2 Schutzkappen- 2 Gewindestangen M8- Befestigungsmaterial
