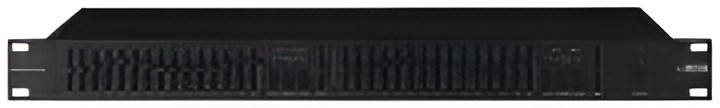

IMG StageLine MEQ-115/SW

IMG STAGELINE MEQ-115/SW Equalizer Features 2-Kanal-Version, 2 x 15 Frequenzregler im 2/3 Oktavabstand Regelbereich umschaltbar ±6/±12 dB Peak-Anzeige Schaltbares Trittschall-Filter (Low Cut) Regler für Gesamtlautstärke Bypass- und Ground-Lift-Schalter Frequenzregler mit Mittelrastung Ein- und Ausgänge über jeweils 2 x XLR und 2 x 6,3-mm-Klinke Technische Daten Art: Graphic-Equalizer Frequenzbereich: 20-20000 Hz Regelbereich: schaltbar ±6/±12 dB Regelfrequenzen: 2x25/40/63/100/160/250/400/630 Hz/ 1/1,6/2,5/4/6,3/10/16 kHz Eingangssignal: 0,775 V Eingangsimpedanz: 50 kΩ Ausgangssignal: 0,775 V Ausgangsimpedanz: 600 Ω Low Cut: 20 Hz/-3 dB Störabstand: 66 dB Klirrfaktor:

Graphic-Equalizer 2-Kanal-Version, 2 x 15 Frequenzregler im 2/3 Oktavabstand Regelbereich umschaltbar ±:6/±:12 dB Peak-Anzeige Schaltbares Trittschall-Filter (Low Cut) Regler für Gesamtlautstärke Bypass- und Ground-Lift-Schalter Frequenzregler mit Mittelrastung Ein- und Ausgänge über jeweils 2 x XLR und 2 x 6,3-mm-Klinke Technische Daten: Art: Graphic-Equalizer Frequenzbereich: 20-20000 Hz Regelbereich: schaltbar ±:6/±:12 dB Regelfrequenzen: 2x25/40/63/100/160/250/400/630 Hz/ 1/1,6/2,5/4/6,3/10/16 kHz Eingangssignal: 0,775 V Eingangsimpedanz: 50 k&Omega: Ausgangssignal: 0,775 V Ausgangsimpedanz: 600 &Omega: Low Cut: 20 Hz/-3 dB Störabstand: 66 dB Klirrfaktor: < 0,1 % Zul Einsatztemperatur: 0-40 °:C Stromversorgung: ~ 230 V/50 Hz/10 VA Abmessungen: 482 x 44,5 x 165 mm,1 HE Gewicht: 2,5 kg Eingänge: 2 x XLR, 2 x 6,3-mm-Klinke Ausgänge: 2 x XLR, 2 x 6,3-mm-Klinke

Der Sound-Equalizer wird je nach Anwendung z. B. zwischen Vorverstärker und Endstufe, zwischen Mischpult und Endstufe oder in einen Effektweg eines Mischpults geschaltet Die Ein- und Ausgänge des Filters sind für Kanal 1 und 2 getrennt vorhanden. Damit bei Stereo-Betrieb die Kanäle nicht vertauscht werden, ist zu empfehlen, immer Kanal 1 für den linken Kanal zu verwenden und Kanal 2 für den rechten Kanal Die Frequenzbereiche des grafischen Equalizer können für folgende Bereiche eingestellt werden: Subbassbereich, Bassbereich, Mittenbereich, Hochtonbereich und Höchsttonbereich Der Audio-Equalizer verfügt über die Anschlussmöglichkeiten Cinch, XLR- und Klinkenbuchsen, diese Buchsen können variabel als Eingang sowie Ausgang verwendet werden Der Equalizer ist für den Einschub in ein Rack (482 mm/19”) vorgesehen, kann aber auch mobil als Tischgerät verwendet oder z. B. in einer Schrankwand aufgestellt werden (Best.-Nr.: 0244350)

Der Sound-Equalizer wird je nach Anwendung z. B. zwischen Vorverstärker und Endstufe, zwischen Mischpult und Endstufe oder in einen Effektweg eines Mischpults geschaltet Die Ein- und Ausgänge des Filters sind für Kanal 1 und 2 getrennt vorhanden. Damit bei Stereo-Betrieb die Kanäle nicht vertauscht werden, ist zu empfehlen, immer Kanal 1 für den linken Kanal zu verwenden und Kanal 2 für den rechten Kanal Die Frequenzbereiche des grafischen Equalizer können für folgende Bereiche eingestellt werden: Subbassbereich, Bassbereich, Mittenbereich, Hochtonbereich und Höchsttonbereich Der Audio-Equalizer verfügt über die Anschlussmöglichkeiten Cinch, XLR- und Klinkenbuchsen, diese Buchsen können variabel als Eingang sowie Ausgang verwendet werden Der Equalizer ist für den Einschub in ein Rack (482 mm/19”) vorgesehen, kann aber auch mobil als Tischgerät verwendet oder z. B. in einer Schrankwand aufgestellt werden (Best.-Nr.: 0244350)

Graphic-Equalizer - 2-Kanal-Version, 2 x 15 Frequenzregler im 2/3 Oktavabstand - Regelbereich umschaltbar ±6/±12 dB - Peak-Anzeige - Schaltbares Trittschall-Filter (Low Cut) - Regler für Gesamtlautstärke - Bypass- und Ground-Lift-Schalter - Frequenzregler mit Mittelrastung - Ein- und Ausgänge über jeweils 2 x XLR und 2 x 6,3-mm-Klinke Sicherheits- und Warnhinweise Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor und stecken Sie nichts in die Lüftungsöffnungen. Es besteht die Gefahr eines elektrischen Schlages. Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose, wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind, wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht, wenn Funktionsstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt. Verwenden Sie das Gerät nur im Innenbereich und schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 - 40 °C). Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an. Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

Graphic-Equalizer: 2-Kanal-Version, 2 x 15 Frequenzregler im 2/3 Oktavabstand, Regelbereich umschaltbar ±6/±12 dB, Peak-Anzeige, Schaltbares Trittschall-Filter (Low Cut), Regler für Gesamtlautstärke, Bypass- und Ground-Lift-Schalter, Frequenzregler...

Eigenschaften Graphic-Equalizer 2-Kanal-Version, 2 x 15 Frequenzregler im 2/3 Oktavabstand Regelbereich umschaltbar +/-6/+/-12 dB Peak-Anzeige Schaltbares Trittschall-Filter (Low Cut) Regler für Gesamtlautstärke Bypass- und Ground-Lift-Schalter Frequenzregler mit Mittelrastung Ein- und Ausgänge über jeweils 2 x XLR und 2 x 6,3-mm-Klinke

Graphic-Equalizer
