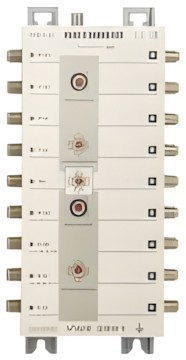

Kathrein VWS 2991

Der VWS 2991 wird als kaskadierbarer Verteilnetzverstärker zur Pegelanhebung und zum Schräglagenausgleich in Multischalter-Kaskaden eingesetzt. Artikelmerkmale: Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe Für die Innenmontage VWS 2991 Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat- und den terrestrischen Bereich (alle Sat-Zweige werden getrennt für jede Satellitenposition gleichzeitig eingestellt) Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden getrennt für jede Satellitenposition gleichzeitig eingestellt) Die Stromversorgung des VWS 2991 und LNB-Speisung erfolgt durch Fernspeisung aus dem Multischalter EXR 2908 über den Sat-Zweig "horizontal low" Die Stromversorgung des VWS 2991 kann optional auch über den DC-Anschluss mit dem Netzteil NCF 18 erfolgen (nicht im Lieferumfang enthalten) Bei Stromversorgung über den DC-Anschluss wird nur der Verstärker selbst versorgt, nicht aber die LNB-Speisung übernommen Technische Daten: Eingänge 1x terrestrisch | 8x Sat-ZF Frequenzbereich MHz 47-862 | 950-2150 Verstärkung ¹) dB 16 | 15 Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15 Einstellbereich Entzerrung dB - | 2/4/6 Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 108 ²) | 112 ³) Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 4) | 104 ³) Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 96 | - Entkopplung Stamm dB - | 45 Eingangsnennspannung V- Zulässiger Eingangsspannungsbereich V- Eingangsnennleistung bei 0-/300-/500-mA-Last W- Spannung sekundär (Eingang horiz. low) V- Verfügbarer Fernspeisestrom (Eingang horiz. low) mA- Versorgungsspannung V + 18 Stromaufnahme mA 120 Max. Fernspeisestrom (je Sat-Zweig) mA 1000 Schutzklasse/Schutzart-/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) 112 x 228 x 43 mm
