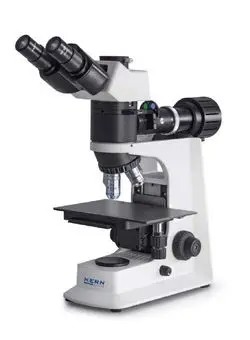

Kern OKM 173

Trinokulares metallurgisches Mikroskop KERN OKM 173 , Auflicht-Optik , 30W Das KERN OKM 173 ist ein hochspezialisiertes trinokulares Auflichtmikroskop für die metallographische Werkstoffprüfung. Da metallische Proben, Legierungen und Verbundstoffe lichtundurchlässig sind, arbeitet das OKM 173 im Auflicht-Verfahren: Das Licht wird direkt durch die Objektive auf die Materialoberfläche gestrahlt. Der integrierte Phototubus ermöglicht die simultane visuelle Beobachtung und hochauflösende digitale Dokumentation Ihrer Prüfergebnisse. Für die industrielle Analytik bietet das Instrument eine leistungsstarke 30-W-Halogen-Auflichtbeleuchtung (Philips) mit enormer Lichtreserve für absorbierende Oberflächen. Das integrierte 5-fach Filterrad und die Polarisationseinheit erlauben präzise Kontrastanpassungen am Live-Bild. In Kombination mit dem Infinity-Optik-System liefert das OKM 173 professionelle Ergebnisse für den anspruchsvollen Praxisbedarf. Technische Highlights für die Materialprüfung: Dokumentation: Trinokularer Siedentopf-Tubus für Mikroskopkameras Beleuchtung: 30-W-Halogen (Philips) mit 5-fach Filterrad & Polarisation Optik: Infinity-System mit LWD-Objektiven (5x, 10x, 20x, 40x) Anwendung: Auflicht-Verfahren für intransparente Proben Produktvorteile Ermöglicht rechtssichere digitale Dokumentation durch den separaten Kamera-Ausgang. Gewährleistet brillante Bilder von Metalloberflächen durch das Auflicht-Prinzip. Sichert flexible Kontrastanpassungen mittels des integrierten 5-fach Filterrads. Bietet Schutz für Optik und Probe durch großen Arbeitsabstand (LWD-Objektive). Garantiert Standfestigkeit und Präzision durch die robuste Metallbauweise der LAB LINE. Sichert farbechte Darstellungen durch hochwertige Marken-Leuchtmittel von Philips. Anwendungsbereiche Metallographie: Analyse von Gefügestrukturen und Legierungen. Qualitätssicherung: Prüfung von Oberflächengüten, Beschichtungen und Lackierungen. Werkstoffprüfung: Dokumentation von Bruchkanten und Materialfehlern. Industrie-Analytik: Kontrolle von Halbleitern und Verbundstoffen im Auflicht. Technische Daten Spezifikationen Produktname KERN OKM 173 (LAB LINE) Artikelnummer / MPN OKM173 GTIN/EAN 4045761183684 Tubus-Art Trinokular (inkl. Phototubus) Beleuchtungsart Auflicht (30-W-Halogen, Philips) Objektivsatz (LWD) Plan 5x, 10x, 20x, 40x (LWD) Experten-FAQ Welchen Vorteil bietet die trinokulare Bauweise beim OKM 173? Der trinokulare Kopf verfügt über einen festen dritten Strahlengang für eine Kamera. Dies ist in der Industrie entscheidend, da Sie Ihre Materialprüfungen so simultan beobachten und digital archivieren können, ohne ein Okular entfernen zu müssen. Ist das Mikroskop für die Untersuchung von Metall-Gefügen geeignet? Ja, dafür ist es optimiert. Durch die Auflicht-Beleuchtung und die integrierte Polarisationseinheit lassen sich Gefügestrukturen, Einschlüsse und Phasenübergänge in Metallen kontrastreich darstellen. Warum sind LWD-Objektive für metallographische Proben wichtig? Metallproben sind oft uneben. LWD-Objektive (Long Working Distance) bieten einen vergrößerten Arbeitsabstand. Das verhindert, dass die Frontlinse beim Fokussieren mit der harten Probe kollidiert und zerkratzt wird. Lieferumfang 1 x KERN OKM 173 Trinokulares metallographisches Mikroskop 4 x Infinity-Plan-LWD-Objektive (5x, 10x, 20x, 40x) 2 x Weitfeld-Okulare (WF10x / Ø 18 mm) 1 x Polarisationseinheit & 5-fach Filterrad 1 x Staubschutzhaube & Bedienungsanleitung

360 ° rotierbarer Mikroskopkopf. Trinokulares Mikroskop: Für den Einblick mit beiden Augen und zusätzlicher Option auf den Anschluss einer Kamera. LED-Beleuchtung: Kalte, stromsparende und besonders langlebige Leuchtquelle. Polarisationseinheit: Zur Polarisierung des Lichtes. Infinity-System: Unendlich korrigiertes optisches System. Längenmessung: Im Okular eingearbeitete Skala. Steckernetzteil: 230V/50 Hz. Serienmässig Standard EU, CH. Auf Bestellung auch in Standard GB, USA oder AUS lieferbar. Paketversand per Kurierdienst: Die Dauer der internen Produktbereitstellung beträgt einen Tag.

Das KERN OKM-1 ist ein hervorragendes metallurgisches Auflichtmikroskop z. B. für die Oberflächen-Qualitätsprüfung von Rohmaterialen und Fertigerzeugnissen in der Industrie. Die starke und stufenlos dimmbare 30 W-Halogenauflichtbeleuchtung (Philips) sorgt für ausgezeichnete und kontraststarke Bilder. Die Beleuchtungseinheit mit einem integrierten 5-fach-Filterrad für blau, grün, gelb, grau und leer ermöglicht ein schnelles Wechseln der Farbfilter für unterschiedliche Kontrastansichten. Ein großer mechanischer Objekttisch für Auflichtanwendungen ist als Standard konfiguriert. Der beidseitige Grob- und Feintrieb gewährleistet eine optimale Einstellung und Fokussierung Ihrer Probe. Eine einfache Polarisationseinheit (Analysator und Polarisator) ist im Lieferumfang enthalten. Eine Staubschutzhaube, Augenmuscheln, sowie eine mehrsprachige Betriebsanleitung befinden sich im Lieferumfang. Für den Anschluss einer Kamera an die trinokulare Ausführung ist ein C-Mount-Adapter erforderlich. Anwendungsgebiete: Metallurgie, Werkstoffprüfung, Qualitätssicherung, für intransparente und dicke Präparate sowie ganze Werkstücke (Oberflächen, Bruchkanten, Beschichtungen). Technische Daten: 4-fach-Objektivrevolver Siedentopf 30° geneigt, 360° drehbar Dioptrienausgleich einseitig Gesamtabmessungen B×T×H: 440 × 200 × 460 mm Die Lieferzeit kann bis zu 14 Werktage betragen.

Eigenschaften • Das KERN OKM-1 ist ein hervorragendes metallurgisches Auflichtmikroskop z. B. für die Oberflächen-Qualitätsprüfung von Rohmaterialen und Fertigerzeugnissen in der Industrie\n• Die starke und stufenlos dimmbare 30W-Halogenauflichtbeleuchtung (Philips) sorgt für ausgezeichnete und kontraststarke Bilder\n• Die Beleuchtungseinheit mit einem integrierten 5-fach-Filterrad für blau, grün, gelb, grau und leer ermöglicht ein schnelles Wechseln der Farbfilter für unterschiedliche Kontrastansichten\n• Ein großer mechanischer Objekttisch für Auflichtanwendungen ist als Standard konfiguriert. Der beidseitige Grob- und Feintrieb gewährleistet eine optimale Einstellung und Fokussierung Ihrer Probe\n• Eine einfache Polarisationseinheit (Analysator und Polarisator) ist im Lieferumfang enthalten\n• Eine große Auswahl an unterschiedlichen Okularen und Objektiven ist ebenfalls verfügbar\n• Für den Anschluss einer Kamera an die trinokulare Ausführung ist ein C-Mount-Adapter erforderlich\n• Infinity-Optik\n• 4-fach-Objektivrevolver\n• Siedentopf 30° geneigt, 360° drehbar\n• Dioptrienausgleich einseitig\n• Gesamtabmessungen B×T×H 440×200×460 mm\n• Nettogewicht ca. 7,488 kg\n• Die standardmäßig im Lieferumfang enthaltenen Zubehörteile können Sie dem Einzelprospekt des Modells entnehmen (siehe „Downloads“ in der Tabelle) Anwendung • Metallurgie, Werkstoffprüfung, Qualitätssicherung \n• Anwendungen/Proben \n• Intransparente und dicke Präparate, Werkstücke (Oberflächen, Bruchkanten, Beschichtungen) Lieferumfang • Mikroskop\n• Staubschutzhaube\n• Augenmuscheln\n• Mehrsprachige Betriebsanleitung
