Kern OKO 178

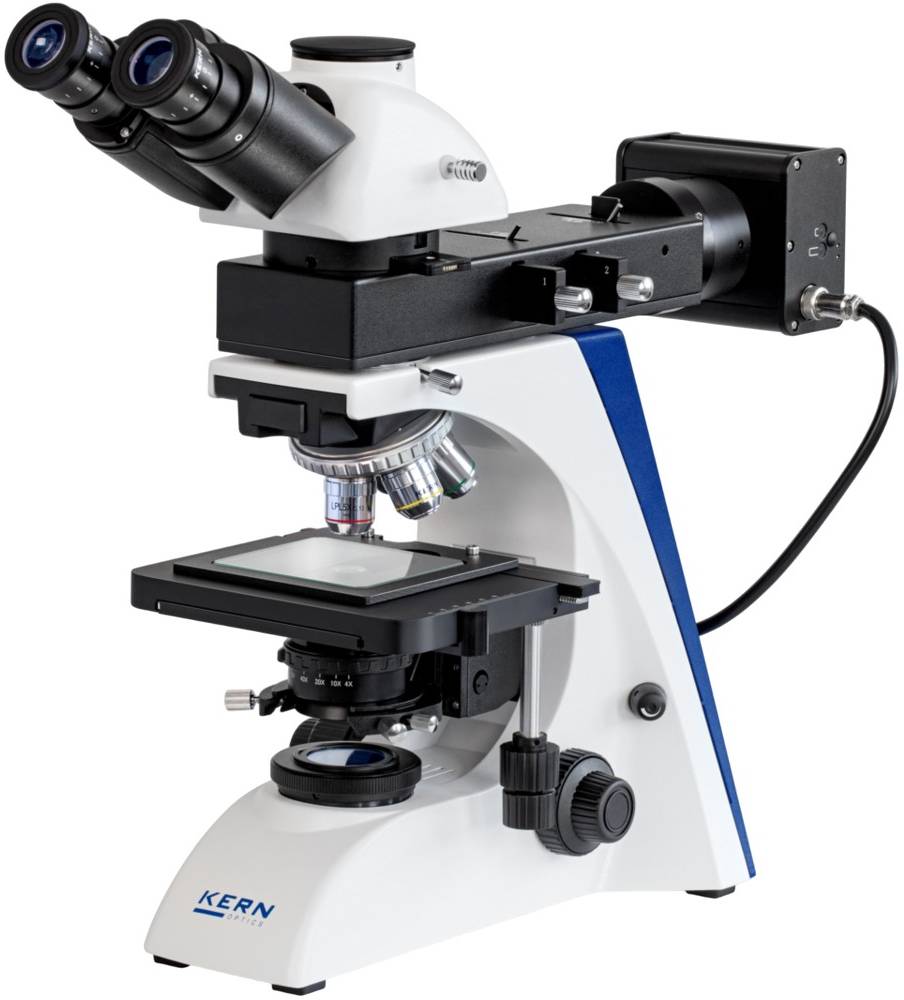

Trinokulares metallurgisches Mikroskop KERN OKO 178 , Auf- & Durchlicht , Professional Line Das KERN OKO 178 ist ein hochflexibles Instrument der PROFESSIONAL LINE MET, das speziell für die anspruchsvolle Materialprüfung und Metallographie entwickelt wurde. Als Kombinations-Mikroskop vereint es LED-Auflicht und LED-Durchlicht in einem stabilen Stativ. Dies ermöglicht die präzise Analyse von massiven, intransparenten Werkstücken ebenso wie die Untersuchung von transparenten Präparaten oder Material-Dünnschliffen. Das System ist mit einer vollständigen professionellen Köhler-Beleuchtung ausgestattet, inklusive Leuchtfeldblende und einem zentrierbaren, höhenverstellbaren Abbe-Kondensor. In Verbindung mit dem hochwertigen Infinity-Plan-Optiksystem und den spezialisierten LWD-Objektiven (Long Working Distance) bietet das OKO 178 eine herausragende Abbildungsqualität und maximale Sicherheit bei der Probenführung im industriellen Praxisbedarf. Technische Highlights für die Werkstoffprüfung: Beleuchtung: Duale LED-Einheiten für Auflicht und Durchlicht (getrennt regelbar) Dokumentation: Trinokularer Siedentopf-Tubus zur simultanen Kamera-Adaption Optik: Infinity-System mit 5er Objektivsatz (5x, 10x, LWD 20x, LWD 40x, 100x) Kontrast: Integrierte Polarisationseinheit (Analysator & Polarisator) Produktvorteile Ermöglicht maximale Flexibilität durch den kombinierten Einsatz von Auf- und Durchlicht in einem Gerät. Gewährleistet brillante und verzeichnungsfreie Bilder durch unendlich korrigierte Plan-Optik. Sichert eine perfekte Lichtsteuerung und Kontraststeigerung mittels voller Köhler-Ausstattung. Bietet Schutz für Optik und Probe durch LWD-Objektive mit vergrößertem Arbeitsabstand. Erleichtert die präzise Probenführung durch einen großen, offenen mechanischen Kreuztisch. Garantiert maximale Standfestigkeit durch die massive Bauweise (ca. 17 kg Nettogewicht). Sichert ergonomisches Arbeiten durch 360° drehbaren Tubus und beidseitigen Dioptrienausgleich. Anwendungsbereiche Metallographie & Werkstoffprüfung: Analyse von Gefügestrukturen, Schliffen und Bruchkanten. Qualitätssicherung: Prüfung von Oberflächen, Beschichtungen und intransparenten Werkstücken. Hybride Materialien: Untersuchung von Verbundstoffen (transparente Matrix mit Metalleinschlüssen). Forschung & Industrie: Hochauflösende digitale Dokumentation metallographischer Proben. Technische Daten Spezifikationen Produktname KERN OKO 178 (Professional Line MET) Artikelnummer / MPN OKO178 GTIN/EAN 4045761267831 Beleuchtungsart Kombi: LED-Auflicht & LED-Durchlicht Objektivsatz 5x / 10x / LWD 20x / LWD 40x / 100x (Infinity Plan) Gesamtabmessungen 550 x 200 x 460 mm Gewicht (Netto) ca. 16,978 kg Experten-FAQ Warum ist die Kombination aus Auf- und Durchlicht beim OKO 178 vorteilhaft? In der modernen Werkstoffprüfung müssen oft Materialien untersucht werden, die sowohl intransparente (Metall) als auch transparente Bestandteile (z. B. Kunststoffe, Harze) enthalten. Das OKO 178 ermöglicht den Wechsel der Beleuchtungsart ohne Probenumstellung, was den Workflow massiv beschleunigt. Was bedeutet LWD bei den 20x- und 40x-Objektiven? LWD steht für "Long Working Distance" (großer Arbeitsabstand). Da metallurgische Proben oft uneben sein können, bieten diese Objektive einen größeren Sicherheitsabstand zur Probenoberfläche. Dies schützt die wertvolle Optik vor Beschädigungen beim Fokussieren. Verfügt das Mikroskop über eine echte Köhler-Beleuchtung? Ja. Das OKO 178 ist serienmäßig mit einer Leuchtfeldblende und einem zentrierbaren Abbe-Kondensor ausgestattet. Dies erlaubt eine präzise Lichtführung und minimiert Streulicht, was für kontrastreiche Bilder und professionelle Dokumentation zwingend erforderlich ist. Welche Kamera-Adapter werden empfohlen? Für den trinokularen Ausgang wird ein C-Mount-Adapter benötigt. Je nach Sensorgröße Ihrer Kamera empfehlen wir einen Adapter mit einem Faktor von 0,5x oder 1,0x, um das Sehfeld optimal auf den Monitor zu übertragen. Lieferumfang 1 x KERN OKO 178 Trinoku

Das vollausgestattete Auf- und Durchlichtmikroskop für vielfältige Anwendungen in der Metallurgie. Bei diesem Gerät handelt es sich um ein professionelles und vielseitig ausgestattetes metallurgisches Mikroskop für die Prüfung von Metallen und Oberflächenanalysen. Das KERN OKO 178 ist eine Kombi-Variante aus LED-Auflicht und LED-Durchlicht. Ein zentrierbarer und höhenverstellbarer 1,25-Abbe-Kondensor sowie eine Leuchtfeldblende für die volle professionelle Köhler-Beleuchtung gehört zur serienmäßigen Ausstattung. Ein offener, mechanischer Kreuztisch ist standardmäßig integriert. Eine einfache Polarisationseinheit (Analysator und Polarisator) ist im Lieferumfang enthalten. Eine Staubschutzhaube, Augenmuscheln, sowie eine mehrsprachige Betriebsanleitung befinden sich im Lieferumfang. Anwendungsgebiet: Metallurgie, Werkstoffprüfung, Qualitätssicherung Anwendungen/Proben: Intransparente und dicke Präparate, Werkstücke (Oberflächen, Bruchkanten, Beschichtungen) Technische Informationen: 5-fach-Objektivrevolver Siedentopf 30° geneigt, 360° drehbar Dioptrienausgleich beidseitig Gesamtabmessungen B×T×H: 550×200×460 mm Nettogewicht ca. 16,978 kg Lieferumfang: Kaltgerätekabel 1 Kondensor (Kern OBB-A1380 Okular WF-10x / Ø 18 mm Kern OBB A-1347 Okular WF 10x / Ø 18 mm Kern OBB-A1350 Objektiv, Infinity Plan 100 x / 1,25 Kern OBB-A1244 Objektiv, Infinity Plan 10x / 0,25 Kern OBB-A1252 Objektiv, Infinity Plan 40x / 0,65 Kern OBB-A1259 Objektiv, Infinity Plan 5x / 0,1 Kern OBB-A1268 1x Tubus Trinokular (MET) Kern OBB-A1540 1x Kreuztisch Kern OBB-A1330 6V/20 W Halogen Lampe Philips Kern OBB-A1370 100 W Halogenlampe Philips Kern OBB-A1377 Staubschutzhaube 700 x 900 mm Kern OBB-A1389 Augenmuschel Gummi Kern OBB-A1449 Ersatzsicherung 2 A 5x20 mm Kern OBB-A1462 12V / 20 W Halogenlampe Philips Kern OBB-A1643 Die Lieferzeit kann bis zu 28 Werktage in Anspruch nehmen.

360 ° rotierbarer Mikroskopkopf Trinokulares Mikroskop: Für den Einblick mit beiden Augen und zusätzlicher Option auf den Anschluss einer Kamera Abbe-Kondensor: Mit hoher numerischer Apertur, zur Lichtbündelung und -fokussierung LED-Beleuchtung: Kalte, stromsparende und besonders langlebige Lichtquelle Polarisationseinheit: Zur Polarisierung des Lichtes Infinity-System: Unendlich korrigiertes optisches System Längenmessung: Im Okular eingearbeitete Skala Datenschnittstelle USB: Zum Anschluss an Drucker, PC oder andere Peripheriegeräte Steckernetzteil: 230V/50 Hz. Serienmässig Standard EU, CH. Auf Bestellung auch in Standard GB, USA oder AUS lieferbar Paketversand per Kurierdienst: Die Dauer der internen Produktbereitstellung beträgt einen Tag.

360 ° rotierbarer Mikroskopkopf Trinokulares Mikroskop: Für den Einblick mit beiden Augen und zusätzlicher Option auf den Anschluss einer Kamera Abbe-Kondensor: Mit hoher numerischer Apertur, zur Lichtbündelung und -fokussierung LED-Beleuchtung: Kalte, stromsparende und besonders langlebige Lichtquelle Polarisationseinheit: Zur Polarisierung des Lichtes Infinity-System: Unendlich korrigiertes optisches System Längenmessung: Im Okular eingearbeitete Skala Datenschnittstelle USB: Zum Anschluss an Drucker, PC oder andere Peripheriegeräte Datenschnittstelle Bluetooth: Zur Datenübertragung an Drucker, PC oder andere Peripheriegeräte Datenschnittstelle WLAN: Zur Datenübertragung an Drucker, PC oder andere Peripheriegeräte Netzwerkschnittstelle: Zum Anschluss des Messgeräts an ein Ethernet-Netzwerk Steckernetzteil: 230V/50 Hz. Serienmässig Standard EU, CH. Auf Bestellung auch in Standard GB, USA oder AUS lieferbar Paketversand per Kurierdienst: Die Dauer der internen Produktbereitstellung beträgt einen Tag.

360 ° rotierbarer Mikroskopkopf. Trinokulares Mikroskop: Für den Einblick mit beiden Augen und zusätzlicher Option auf den Anschluss einer Kamera. Abbe-Kondensor: Mit hoher numerischer Apertur, zur Lichtbündelung und -fokussierung. LED-Beleuchtung: Kalte, stromsparende und besonders langlebige Lichtquelle. Polarisationseinheit: Zur Polarisierung des Lichtes. Infinity-System: Unendlich korrigiertes optisches System. Längenmessung: Im Okular eingearbeitete Skala. Steckernetzteil: 230V/50 Hz. Serienmässig Standard EU, CH. Auf Bestellung auch in Standard GB, USA oder AUS lieferbar. Paketversand per Kurierdienst: Die Dauer der internen Produktbereitstellung beträgt einen Tag.
