Monacor TBC-22

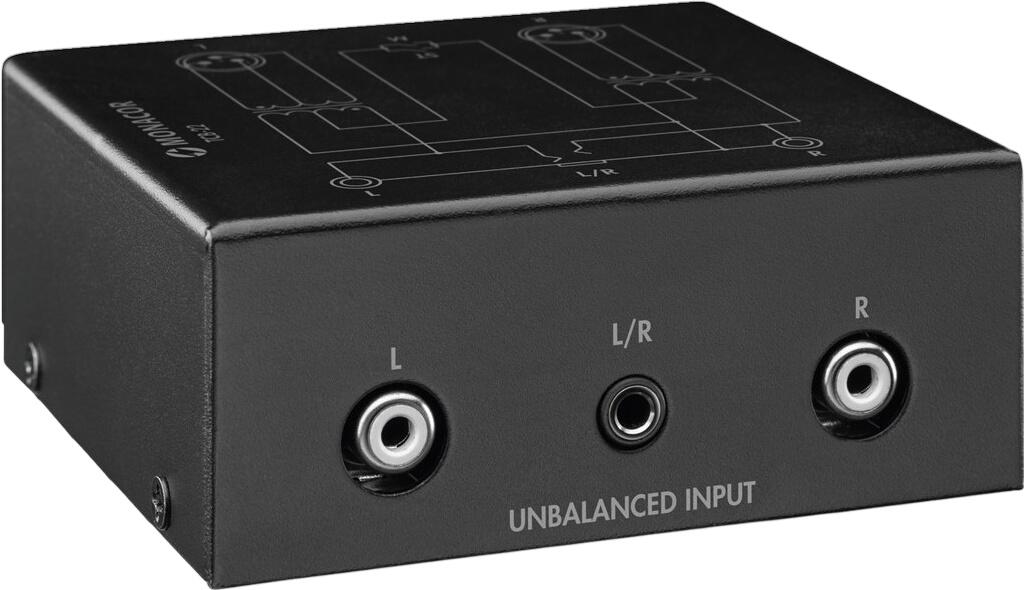

Monacor TCB-22 Audio-Symmetrierer Das Problem kennt jeder Veranstaltungstechniker, DeeJay und Präsentator. Der eine steht mit seinem Laptop, Tablet oder sonstigen Einspielern da und hält sein Kabel mit Miniklinkenstecker oder Cinch hoch, der Profi-Techniker ärgert sich, weil er den Consumerstecker irgendwie auf professionelles XLR adaptieren muss. Andere Situation: der symmetrische XLR-Ausgang eines Mischpultes soll für einen Audio- oder Videostream sauber asymmetriert per Miniklinke oder Cinch zur Verfügung stehen. Für beide Varianten sind im Normalfall eine Handvoll Adapter und DI-Boxen oder andere Übertrager nötig. Um derartig umständliche (und fehleranfällige) Konstrukte zu vermeiden, hat Monacor ganz neu ein pfiffiges Gadget auf den Markt gebracht, den Monacor TCB-22 . Er arbeitet auf Line Pegel Basis und dient auf clevere Art als Signalkonverter und Verteiler zwischen beiden Welten. Beim Monacor TCB-22 handelt es sich um eine kompakte Metallbox, die locker auf eine Handfläche

Monacor TCB-22 2-Kanal-Audio-Symmetrierer Ein asymmetrisches Audio-Signal wird mittels eines Audio-Übertragers passiv (ohne Stromversorgung) in ein symmetrisches Signal gewandelt (im Gerät doppelt ausgeführt) Zusätzlich kann mit einem DIP-Schalter aus zwei Eingangs-Signalen (Stereo) ein Mono-Signal erzeugt werden (verlustfrei, weil nicht über Widerstände gekoppelt wird) Das Gerät kann auch in umgekehrter Richtung betrieben werden, d h aus symmetrischen Signalen können asymmetrische Signale erzeugt werden Dazu benötigt man lediglich den optional erhältlichen XLR/XLR-Adapter NA-3FF Features: Cinch- und 3,5-mm-Stereo-Klinken-Eingänge 3-Pol-XLR-Ausgänge 2-Pol-DIP-Schalter zum Umschalten als Stereo/Mono-Konverter Schwarzes Metallgehäuse Technische Daten: Art: 2-Kanal-Audio-Symmetrierer Frequenzbereich: 6-25000 Hz Eingangssignal: max 15 V Eingangsimpedanz: 5,3 k&Omega:/1 kHz Ausgangsimpedanz: 5,4 k&Omega:/1 kHz Übertragungsverhältnis: 1:1 Zul Einsatztemperatur: -20-+50 °:C Abmessungen: 88 x 36 x 83 mm Gewicht: 318 g Eingänge: 2 x Cinch,: 1 x 3,5-mm-Stereo-Klinke, asym Ausgänge: 2 x 3-Pol-XLR, sym

2-Kanal-Audio-Symmetrierer: Ein asymmetrisches Audio-Signal wird mittels eines Audio-Übertragers passiv (ohne Stromversorgung) in ein symmetrisches Signal gewandelt (im Gerät doppelt ausgeführt).Zusätzlich kann mit einem DIP-Schalter aus zwei Einga...

Ein asymmetrisches Audio-Signal wird mittels eines Audio-Übertragers passiv (ohne Stromversorgung) in ein symmetrisches Signal gewandelt (im Gerät doppelt ausgeführt). Zusätzlich kann mit einem DIP-Schalter aus zwei Eingangs-Signalen (Stereo) ein Mono-Signal erzeugt werden (verlustfrei, weil nicht über Widerstände gekoppelt wird). Das Gerät kann auch in umgekehrter Richtung betrieben werden, d.h. aus symmetrischen Signalen können asymmetrische Signale erzeugt werden. Dazu benötigt man lediglich den optional erhältlichen XLR/XLR-Adapter MONACOR NA‑3FF.

TCB-22 2-Kanal-Audio-Symmetrierer Ein asymmetrisches Audio-Signal wird mittels eines Audio-Übertragers passiv (ohne Stromversorgung) in ein symmetrisches Signal gewandelt (im Gerät doppelt ausgeführt).  Zusätzlich kann mit einem DIP-Schalter aus zwei Eingangs-Signalen (Stereo) ein Mono-Signal erzeugt werden (verlustfrei, weil nicht über Widerstände gekoppelt wird). Das Gerät kann auch in umgekehrter Richtung betrieben werden, d. h. aus symmetrischen Signalen können asymmetrische Signale erzeugt werden. Dazu benötigt man lediglich den optional erhältlichen XLR/XLR-Adapter NA-3FF. Cinch- und 3,5-mm-Stereo-Klinken-Eingänge 3-Pol-XLR-Ausgänge 2-Pol-DIP-Schalter zum Umschalten als Stereo/Mono-Konverter Schwarzes Metallgehäuse Zubehör TCB-22 AC-150/SW Best.-Nr. : 0064820 Hochwertiges Stereo-Audio-Verbindungskabel, 1,5 m MEC-20/SW Best.-Nr. : 0060710 XLR-Kabel, 6 m NA-3FF Best.-Nr. : 0345890 NEUTRIK-Adapter XLR/XLR TCB-22 Art 2-Kanal-Audio-Symmetrierer Frequenzbereich 6-25000 Hz Eingangssignal max. 15 V Eingangsimpe

Umwandlung von asymmetrischen Audiosignalen mit Mikrofon- oder Line-Pegel in symmetrische Signale und umgekehrt Reduzierung von Störeinflüssen bei langen Signalleitungen durch Symmetrierung der Signalübertragung Vermeidung von Brummschleifen durch galvanische Trennung von Ein- und Ausgängen Anpassung von Cinch- oder 3,5-mm-Klinkenanschluss auf XLR-Anschluss und umgekehrt Verlustfreie Umwandlung eines Stereosignals in ein Monosignal
