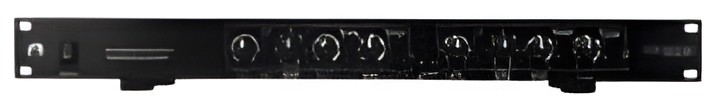

Omnitronic XO-230

Omnitronic XO-230 Aktive Frequenzweiche       Artikelbeschreibung: Aktive Frequenzweiche 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb 24 dB Flankensteilheit/Oktave Ausgangspegel für jeden Frequenzbereich einzeln regelbar Trennfrequenz regelbar Low-Cut-Schalter Phasenlage umschaltbar XLR-Eingänge und 6,3-mm-Klinkenausgänge Rackeinbau, 1 HE Technische Daten: Spannungsversorgung: 230 V AC, 50 Hz Gesamtanschlusswert: 20 W Flankensteilheit: 24 dB / Oktave Betriebsarten: 2-Wege-Stereo oder 3-Wege-Mono Eingang: Mono/Stereo Eingangsimpedanz: 10/20 kOhm (unsym./sym.) Output: Mono/stereo Ausgangsimpedanz: 300/150 kOhm (unsym./sym.) Anschlussbuchsen: XLR, 6,3-mm-Klinke Geräuschspannungsabstand: >100 dB THD:  0.05% Crosstalk: >80 dB, -3 dB Trennfrequenz: 45 Hz - 9.5 kHz Eingangsregelung: ±12 dB Kontrollbereich: - ~ bis + 6 dB Low Cut: 40 Hz, -3 dB Phasenanpassung: 0-180° Maße (BxTxH): 483 x 152 x 48 mm Gewicht: 1,8 kg Versandgewicht: 2,00 kg   Pro Lighting 3 Jahre-Garantie Für alle bei Pro Lighting gekauften Produkte ge

Aktive Frequenzweiche, Stereo-2-Wege und Mono-3-Wege-Betrieb 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb, Variable Linkwitz-Riley-Filter mit einer Flankensteilheit von 24 dB/Oktave, Trennfrequenzen stufenlos regelbar von 45 Hz bis 9,6 kHz, Summierbarer...

Das Omnitronic XO-230 ist ein professioneller 2-Wege-Koaxial-Crossover für Audio-Signalverarbeitungsanwendungen. Diese 19-Zoll-rackmontierbare Einheit verfügt über ein umfassendes Schnittstellensystem mit XLR-Ausgang, 6,3-mm-Klinkenausgang und 6,3-mm-Klinkeneingang für flexible Integrationsmöglichkeiten in verschiedenen Audio-Setups. Der Crossover arbeitet als 2-Kanal-System mit Koaxialkonfiguration und ermöglicht präzise Frequenzteilung zwischen hohen und tiefen Frequenzbereichen für optimierte Lautsprecherleistung. Konstruiert nach professionellen Audio-Standards misst die Einheit 48,3 cm Breite für Standard-19-Zoll-Rackmontage, mit einer Tiefe von etwa 20 cm und einer Höhe von 4,4 cm (1U Rackplatz). Das robuste Metallgehäuse gewährleistet Langlebigkeit in anspruchsvollen Umgebungen bei gleichbleibend zuverlässiger Signalverarbeitung. Das Design konzentriert sich auf saubere Signalweiterleitung und Frequenzmanagement, wodurch es sich für Live-Sound-Anwendungen, Studio-Überwachungssysteme und installierte Audio-Umgebungen eignet, wo präzise Frequenzkontrolle essenziell ist. Die Schnittstellenanordnung bietet unkomplizierte Konnektivität mit klar beschrifteten Ein- und Ausgängen für effizienten Aufbau und Betrieb. Die Koaxialkonfiguration unterstützt symmetrische Audiosignale, reduziert Störgeräusche und erhält die Signalintegrität über das gesamte Frequenzspektrum. Mit professionellen Komponenten und durchdachtem Design liefert dieser Crossover konsistente Leistung für Tontechniker und Systemintegratoren, die zuverlässige Frequenzteilung in ihrer Signalkette benötigen.

Die Omnitronic XO-230 fungiert als zentrale Steuereinheit für komplexe Lautsprechersysteme, indem sie Audiosignale präzise in Frequenzbereiche unterteilt. Das Gerät unterstützt wahlweise den 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb, was eine flexible Anpassung an unterschiedliche Setups in Clubs, Proberäumen oder im Studio erlaubt. Für eine saubere Trennung sorgt ein variables Linkwitz-Riley-Filter mit einer Flankensteilheit von 24 dB pro Oktave, das Frequenzen zwischen 45 Hz und 9,6 kHz abdeckt. Ein integrierter Butterworth-Hochpassfilter bei 40 Hz schützt Deine Tieftöner dabei zuverlässig vor unnötigen Subfrequenzen, während ein summierbarer Subwoofer-Ausgang die tiefen Anteile separat ausgibt. Die Bedienung ist auf Praxisnähe ausgelegt: Jeder Ausgang lässt sich individuell in Pegel und Phase justieren. Bei Bedarf verzehnfacht die X10-Umschaltung den Frequenzbereich, was zusätzliche Möglichkeiten bei der Abstimmung bietet. Die Signalübertragung erfolgt über symmetrische XLR-Buchsen, die auch bei langen Kabelwegen für eine störungsfreie Verbindung sorgen. Das robuste Metallgehäuse im 19-Zoll-Format mit einer Höheneinheit lässt sich direkt in ein Rack einbauen. Mit ihrer klaren Statusanzeige über LEDs behältst Du den Betriebszustand jederzeit im Blick. Die Frequenzweiche bietet eine solide Basis für Anwender, die eine kontrollierte und präzise Klangwiedergabe in ihrem Beschallungssystem benötigen. Features Omnitronic XO-230 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb Variable Trennfrequenzen von 45 Hz bis 9,6 kHz Linkwitz-Riley-Filter mit 24 dB/Oktave Integrierter Butterworth-Hochpassfilter bei 40 Hz Summierbarer Subwoofer-Ausgang Individuell einstellbare Pegel und Phasenlage pro Ausgang X10-Multiplikator zur Frequenzbereichserweiterung Symmetrische XLR-Ein- und Ausgänge Robustes Metallgehäuse im 19-Zoll-Format (1 HE) LED-Statusanzeigen für alle wichtigen Funktionen Technische Daten Stromversorgung: 230 V AC, 50 Hz Gesamtanschlusswert: 8 W Schutzklasse: SK I Geräuschspannungsabstand: >100 dB Klirrfaktor: 80 dB Max. Pegel: Eingang +22 dBu | Ausgang +21 dBu Gewicht: 1.87 kg Abmessungen (B x T x H): 483 x 152 x 44.5 mm Lieferumfang 1 x Omnitronic XO-230 Frequenzweiche 1 x Bedienungsanleitung 1 x Netzkabel

⭐️ 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb ⭐️ Variable Linkwitz-Riley-Filter mit einer Flankensteilheit von 24 dB/Oktave ✅ Omnitronic Markenprodukt aus dem Hause Steinigke Showtechnic - Das Unternehmen steht bereits seit 1979 für absolut zuverlässige Qualität. ⭐️ Trennfrequenzen stufenlos regelbar von 45 Hz bis 9,6 kHz ⭐️ Summierbarer Subwoofer-Ausgang

OMNITRONIC XO-230 Aktive Frequenzweiche

Überblick 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb 24 dB Flankensteilheit/Oktave Ausgangspegel für jeden Frequenzbereich einzeln regelbar Trennfrequenz regelbar Eigenschaften 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb · 24 dB Flankensteilheit/Oktave · Ausgangspegel für jeden Frequenzbereich einzeln regelbar · Trennfrequenz regelbar · Low-Cut-Schalter · Phasenlage umschaltbar · XLR-Eingänge und 6,3-mm-Klinkenausgänge · Rackeinbau, 1 HE
