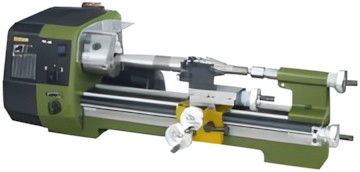

Proxxon Drehmaschine PD 400

Die Präzisionsdrehmaschine ist zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff geeignet Die Gewindeschneideinrichtung ist für Links- und Rechtsgewinde geeignet Das Maschinenbrett besteht aus quer verripten Maschinenguss und hat eine breitbeinige und geschliffene Prismenführung Technische Details: 230 V. 50/60 Hz / Größe L 900, T 400, H 300 mm / Gewicht ca. 45 kg / Motor-Aufnahmeleistung 870 W / Abgabeleistung 550 W / Motordrehzahlen 1.400 / 2.800/min Im Lieferumfang ist eine Drehmaschine mit Mehrfach-Stahlhalter mit 2 Einsätzen enthalten

Zentralabstand 400 mm. Zentrumshöhe 85 mm. Zentrumshöhe über dem Wagen 58 mm. Geeignet für die Bearbeitung von Stahl, Messing, Aluminium und Kunststoff. Für Planen, Drehen, Kegeldrehen und Gewindeschneiden. Mit umfangreichem Systemzubehör können Sie auch bohren, fräsen und nuten. Maschinenbett aus hochwertigem Gusseisen, querrippig mit einer breiten, geschliffenen Prismenschiene für vibrationsfreien Betrieb auch unter hohen Lasten. Rückseite mit Flansch und Gewindebohrungen zur Montage der Bohr- und Fräseinheit. Abgedeckte Vorschubschraube. Kopfteil aus Aluminium-Druckguss. Überdimensionierte Hauptspindel mit zwei einstellbaren Kegelrollenlagern und MK 3 Aufnahme auf der Spannzangenseite. Spindelbohrung 20,5 mm. Rundlaufgenauigkeit ohne Spannzange 1/100 mm. Drehschalter zur Aktivierung des automatischen Vorschubs (optional 0,07 und 0,14 mm/U). Vorschub- und Vorschubschraube mit trapezförmigem Gewinde (12 x 1,5 mm). Hintereinstellgerät aus Aluminium-Druckguss. Spindel Ø 24 mm, bis zu 40 mm ausziehbar, mit mm-Skala. Inklusive eines MK 2 lebenden Centers und einem 10 mm schlüssellosen Spannfutter. Wagen: Bettgleitstück aus Zink-Druckguss. Querschlitten (verstellbarer Weg 85 mm) und Oberschlitten (verstellbarer Weg 52 mm) aus Stahl. Oberschlitten schwenkbar für Kegeldrehen (Gradskala bis 45° verfügbar). Mit mehrfacher Werkzeughalterung und zwei Werkzeughalterelementen für schnellen Wechsel und einfache Höhenverstellung für Drehwerkzeuge 10 x 10 mm. Antrieb: leistungsstarker Kondensatormotor für zwei Geschwindigkeiten und ein zusätzliches dreistufiges Riemengetriebe. Spindeldrehzahlen in Stufe 1: 80 - 330 - 1.400/min. In Stufe 2: 160 - 660 und 2.800/min. Spannfutter: hochwertiges 3-Backen-Spannfutter nach DIN 6386, Klasse 1 (Rundlaufgenauigkeit 0,04 mm). Spannbereich durch umkehrbare Backen 3 - 100 mm. Inklusive Spannfutterschutz mit Sicherheitsabschaltung. Handräder aus Aluminium, mit einstellbarem Skalenring auf 0. Für Querschlitten und Oberschlitten: 1 Teilung = 0,025 mm. 1 Umdrehung = 1 mm. Für das Hintereinstellgerät und die Vorschubschraube: 1 Teilung.

Zum Plan-, Längs-, Kegel- und Ausdrehen, Schneiden von Außen- und Innengewinden, Nuten, etc. Zum Bearbeiten von Stahl, NE-Metall (Alu, Messing etc.). Schwingungsfreies Arbeiten auch bei höchster Belastung. Am Bett vorhanden ist eine gefräste Passfläche für die Fräseinrichtung PF 400 (mit Gewindebohrungen).

Die Drehmaschine PD 400 ist das Herzstück eines multifunktionalen und ausbaufähigen Systems und in ihrer Klasse unübertroffen! Ideal für Gerad- und Querschnitte, Kegeldrehen, Innen- und Außengewindeschneiden, Schlitzen, etc. Einsetzbar für Materialien wie Stahl, Nichteisenmetalle, Aluminium und Legierungen. Vernachlässigbare Toleranzen auch bei hoher Belastung. Die breite Palette an Zubehör ergänzt die Funktionen der Drehmaschine. Das Bett ist bereits mit einer gefrästen und mit Gewinde versehenen Fläche zur Befestigung von Fräser/Bohrer PF 400 ausgestattet. Technische Daten: Spitzenweite 400mm und Querschlittenweg 85mm, über dem Oberschlitten 116mm. Massives, verripptes Bett aus hochwertigem Gusseisen mit geschliffenen und gehärteten Bahnen. Überdimensionierte Spindel mit 2 einstellbaren Kegellagern, MK3-Kegel und 20,5 mm Bohrung. Rundlauf, ohne Futter, 5/1.000mm. Inklusive Präzisions-3-Backen-Futter, 100mm Durchmesser. Sechs Spindeldrehzahlen über Riemenantrieb: Stufe 1: 80 - 330 - 1.400rpm und Stufe 2: 160 - 660 - 2.800rpm.

Proxxon Präzisionsdrehmaschine PD 400 Maschinenbett: Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung. Für schwingungsfreies Arbeiten auch bei hoher Belastung. Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 230. Abgedeckte Leitspindel Spindelstock: Aus Alu-Druckguss. Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig. Spindeldurchlass 20,5 mm. Rundlaufgenauigkeit ohne Futter 1/100 mm. Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U). Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm) Reitstock: Aus Alu-Druckguss. Pinole Ø 24 mm, ausfahrbar bis 40 mm. Mit mm-Skala. Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2) Support: Bettschlitten aus Zink-Druckguss. Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl. Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden). Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung. Für Drehstähle 10 x 10 mm Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe. Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min Drehfutter: Hochwertiges 3-Backen-Futter nach DIN 6386, Klasse 1 (Rundlauftoleranz 0,04 mm). Spannbereich durch Wendebacken 3 - 100 mm. Dazu Drehfutterschutz mit Sicherheitsabschaltung. Handräder: Aus Aluminium, mit auf 0 justierbarem Skalenring. Für Querschlitten und Oberschlitten: 1 Teilstrich &#61, 0,025 mm. 1 U &#61, 1 mm. Für Reitstock und Leitspindel: 1 Teilstrich &#61, 0,05 mm. 1U &#61, 1, 5 mm. Gewindeschneideinrichtung: Für Links- und Rechtsgewinde. Mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 mm. Auch für Zollgewinde von 10 - 48 Gang Technische Details 230 V. 50/60 Hz. Größe L 900, T 400, H 300 mm. Gewicht ca. 45 kg. Motor-Aufnahmeleistung 870 W, Abgabeleistung 550 W. Motordrehzahlen 1.400 / 2.800/min. Lieferumfang 1 Präzisionsdrehmaschine mit Mehrfach-Stahlhalter mit 2 Einsätzen Proxxon Werkzeuge Das Unternehmen ist ein führender Hersteller für das Micromot-System und hat seinen Standort in Wecker in Luxemburg. Die hochwertigen Elektrofeinwerkzeuge sind für Modelbauer, feinmechanische Betriebe, Formenbauer und vieles mehr.

Maschinenbett:Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung. Für schwingungsfreies Arbeiten auch bei hoher Belastung. Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 400. Abgedeckte Leitspindel. Spindelstock: Aus Alu-Druckguss. Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig. Spindeldurchlass 20,5 mm. Rundlaufgenauigkeit ohne Futter 1/100 mm. Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U). Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm). Reitstock: Aus Alu-Druckguss. Pinole Ø 24 mm, ausfahrbar bis 40 mm. Mit mm-Skala. Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2). Support: Bettschlitten aus Zink-Druckguss. Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl. Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden). Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung. Für Drehstähle 10 x 10 mm. Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe. Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min. Drehfutter: Hochwertiges 3-Backen-Futter nach DIN 6386, Klasse 1 (Rundlauftoleranz 0,04 mm). Spannbereich durch Wendebacken 3 - 100 mm. Dazu Drehfutterschutz mit Sicherheitsabschaltung. Handräder: Aus Aluminium, mit auf 0 justierbarem Skalenring. Für Querschlitten und Oberschlitten: 1 Teilstrich = 0,025 mm. 1 U = 1 mm. Für Reitstock und Leitspindel: 1 Teilstrich = 0,05 mm. 1U = 1, 5 mm. Support-Schnellverstellung: Durch großes Handrad über eine am Bett befestigte Zahnstange. Gewindeschneideinrichtung: Für Links- und Rechtsgewinde. Mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 mm. Auch für Zollgewinde von 10 - 48 Gang. Besonderheiten Spitzenweite 400 mm. Spitzenhöhe 85 mm. Spitzenhöhe über Support 58 mm Zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff. Zum Plandrehen, Längsdrehen, Kegeldrehen und Gewindeschneiden. Mit reichhaltigem Systemzubehör können Sie auch Bohren, Fräsen und Nuten. Technische Daten Spitzenweite: 400 mm, Spitzenhöhe: 85 mm, Rundlaufgenauigkeit ohne Futter 5/1000 mm Max. Werkstückdurchmesser über Support: 116 mm. Motor-Aufnahmeleistung 870 W. Abgabeleistung 550 W Motordrehzahlen 1.400 / 2.800/min. Gewicht ca. 45 kg Inhalt Drehmaschine, 3-Backen-Futter, Stahlhalter, Reitstock, Wechselräder, mitlaufende Körnerspitze, Material Maschinenbett aus Grauguss Anwendungsbereich Plan-, Längs-, Kegel- und Ausdrehen, Schneiden von Außen- und Innengewinden, Nuten, etc.

Präzision made in Europe. Nach DIN 8606. Das Herzstück eines Systems,vielseitig und ausbaufähig. Präzisionsdrehmaschine PD 400 Spitzenweite 400 mm. Spitzenhöhe 85 mm. Spitzenhöhe über Support 58 mm. Zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff. Zum Plandrehen, Längsdrehen, Kegeldrehen und Gewindeschneiden. Mit reichhaltigem Systemzubehör können Sie auch Bohren, Fräsen und Nuten. Maschinenbett: Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung. Für schwingungsfreies Arbeiten auch bei hoher Belastung. Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 400. Abgedeckte Leitspindel. Spindelstock: Aus Alu-Druckguss. Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig. Spindeldurchlass 20,5 mm. Rundlaufgenauigkeit ohne Futter 1/100 mm. Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U). Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm). Reitstock: Aus Alu-Druckguss. Pinole Ø 24 mm, ausfahrbar bis 40 mm. Mit mm-Skala. Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2). Support: Bettschlitten aus Zink-Druckguss. Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl. Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden). Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung. Für Drehstähle 10 x 10 mm. Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe. Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min. Drehfutter: Hochwertiges 3-Backen-Futter nach DIN 6386, Klasse 1 (Rundlauftoleranz 0,04 mm). Spannbereich durch Wendebacken 3 - 100 mm. Dazu Drehfutterschutz mit Sicherheitsabschaltung. Handräder: Aus Aluminium, mit auf 0 justierbarem Skalenring. Für Querschlitten und Oberschlitten: 1 Teilstrich = 0,025 mm. 1 U = 1 mm. Für Reitstock und Leitspindel: 1 Teilstrich = 0,05 mm. 1U = 1, 5 mm. Support-Schnellverstellung: Durch großes Handrad über eine am Bett befestigte Zahnstange. Gewindeschneideinrichtung: Für Links- und Rechtsgewinde. Mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 mm. Auch für Zollgewinde von 10 - 48 Gang.

Eigenschaften • Die Präzisionsdrehmaschine PD 400 von PROXXON.\n• Das Herzstück eines Systems, vielseitig und ausbaufähig.\n• Präzision made in Germany! Nach DIN 8606. Zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff.\n• Zum Plandrehen, Längsdrehen, Kegeldrehen und Gewindeschneiden.\n• Mit reichhaltigem Systemzubehör können Sie auch Bohren, Fräsen und Nuten.\n• Maschinenbett: Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung.\n• Für schwingungsfreies Arbeiten auch bei hoher Belastung.\n• Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 230.\n• Abgedeckte Leitspindel. Spindelstock: Aus Alu-Druckguss.\n• Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig.\n• Spindeldurchlass 20,5 mm.\n• Rundlaufgenauigkeit ohne Futter 1/100 mm.\n• Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U).\n• Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm).\n• Reitstock: Aus Alu-Druckguss.\n• Pinole Ø 24 mm, ausfahrbar bis 40 mm.\n• Mit mm-Skala.\n• Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2).\n• Support: Bettschlitten aus Zink-Druckguss.\n• Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl.\n• Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden).\n• Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung.\n• Für Drehstähle 10 x 10 mm.\n• Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe.\n• Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min. Drehfutter: Hochwertiges 3-Backen-Futter nach DIN 6386, Klasse 1 (Rundlauftoleranz 0,04 mm).\n• Spannbereich durch Wendebacken 3 - 100 mm.\n• Dazu Drehfutterschutz mit Sicherheitsabschaltung.\n• Handräder: Aus Aluminium, mit auf 0 justierbarem Skalenring.\n• Für Querschlitten und Oberschlitten: 1 Teilstrich = 0,025 mm.\n• 1 U = 1 mm.\n• Für Reitstock und Leitspindel: 1 Teilstrich = 0,05 mm.\n• 1U = 1, 5 mm.\n• Support-Schnellverstellung: Durch großes Handrad über eine am Bett befestigte Zahnstange.\n• Gewindeschneideinrichtung: Für Links- und Rechtsgewinde.\n• Mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 mm.\n• Auch für Zollgewinde von 10 - 48 Gang. Anwendung • Plan-, Längs-, Kegel- und Ausdrehen, Schneiden von Außen- und Innengewinden, Nuten, etc. Lieferumfang • Drehmaschine, 3-Backen-Futter, Stahlhalter, Reitstock, Wechselräder, mitlaufende Körnerspitze,.
